วิธีการใช้โปรแกรม ArcMap 10: 1.การแก้ไขข้อมูล (Editing feature)

การแก้ไขข้อมูล (Editing feature)

VDO

- เข้าไปใน Folder ที่เราต้องการ เลือก PROVINCE

- จากนั้นคลิกขวาที่ Folder ที่เราต้องการสร้าง Shapefile… ไว้ จากนั้นไปที่ New > Shapefile

- จากนั้นจะปรากฏหน้าต่าง Create New Shapefile ขึ้นมา ในช่อง Name ให้พิมพ์สิ่งที่ต้องการสร้าง อย่างเช่น Point ,Polyline , Polygon ส่วนช่อง Feature Type ให้เลือกชนิดที่เราสร้าง ดังภาพ จากนั้น คลิกที่ Edit… เพื่อใส่ค่าพิกัด

- จากนั้นจะปรากฏหน้าต่าง Spatial Reference Properties จากนั้นให้คลิกที่ Select..จะปรากฏหน้าต่าง Browse for Coordinate System ขึ้นมา จากนั้นเลือกค่าพิกัด WGS1984 UTM Zone 47N.prj กด Add

- กด Ok

- จะปรากฏชั้นข้อมูลที่เราสร้างขึ้นมาอยู่ทางด้านซ้ายมือเรา

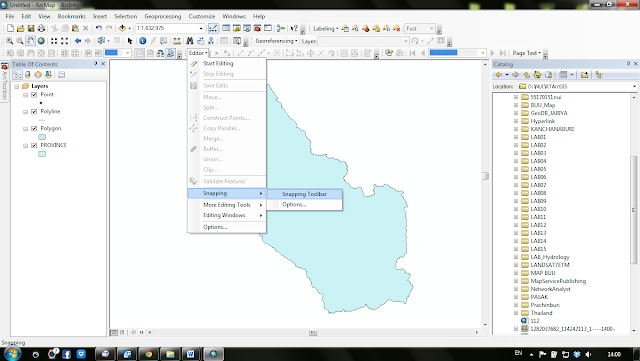

- ทำการนำเครื่องมือ Snapping ขึ้นมา ไปที่ Editor> Snapping> Snapping Toolbar

- จะปรากฏหน้าต่าง Snapping ขึ้นมาดังภาพ

- เลือก Point Snapping

- ทำการเริ่ม ให้ไปที่ Editor >Start Editing

- จะปรากฏหน้าต่าง Start Editing ขึ้นมา เลือก Point ตามภาพ จากนั้น กด OK

- กด Continue

- จะปรากฏหน้าต่าง Create Feature ขึ้นมาอยู่ทางด้านขวามือ เลือก Point ดังภาพ

ในส่วนของ Construction Tools> Point ทำการจุด ในบริเวณที่เราต้องการ ดังภาพ

- ในช่อง Create Feature เลือก Polyline ดังภาพ ในส่วนของ Construction Tools> Line จากนั้นทำการลากเส้นผ่านจุดต่างๆดังภาพ จะเห็นว่าเวลาเราลากเส้นผ่านจุดเส้นจะทำการเชื่อมเข้ามายังจุดโดยตรง ดังภาพ

- ในช่อง Create Feature เลือก Polygon ดังภาพ ในส่วนของ Construction Tools> Polygon จากนั้นทำการลากเส้น Polygon ได้ตามต้องการดังภาพ

- ติ๊กแถวเครื่องมือ Snapping ออกดังภาพ แล้วเลือก polyline ในช่อง Create Feature ส่วน Construction Tools เลือก Line ทำการลากเส้นจากจุดหนึ่งไปอีกจุดหนึ่ง ดังภาพ จะเห็นได้ว่า เส้นกับจุดจะไม่เชื่อมต่อกัน

- ในแถบเครื่องมือ Snapping เลือก Edge Snapping

- เลือก polygonในช่อง Create Feature ส่วน Construction Tools เลือก Polygon ทำการลากเส้น Polygon ผ่านจุดจะเห็นได้ว่าเส้น Polygon ที่เราลากจะถูกเชื่อมกันกับจุดที่เราลากผ่าน

- คลิกที่ Edit Vertices เพื่อทำการขยาย Polygon

- จะเห็นว่าเมื่อเราขยับเส้น Polygon จะทำการขยาย ดังภาพ

- ไปที่ Customize > Toolbars > Edit Vertices

- จะปรากฏหน้าต่าง Edit Vertices ขึ้นมา

- จากนั้นเลือก Reshape Feature Tool เพื่อทำการตัด Polygon

- ทำการตัด Polygon

- เสร็จแล้วหน้าตาจะออกมาประมาณนี้

- คลิกที่ Edit Vertices เพื่อทำการเปลี่ยนแปลงรูปร่างของเส้น

- ลากเส้นเดิมที่มีอยู่แล้ว ทำการเปลี่ยนรูปร่างดังภาพ

- เสร็จแล้วหน้าตาจะเป็นแบบนี้

- คลิกที่ Edit Vertices แล้วจากนั้นคลิกขวาที่เส้นที่เราต้องการ Insert Vertex ดังภาพ

- จะสังเกตได้ว่าจะมีการจุดเพิ่มขึ้นมา ตรงที่เราคลิดขวาเพื่อทำการ Insert Vertex

- ทำการ Change Segment > Circular Arc โดยคลิกขวาที่เส้นที่เราต้องการทำให้เป็นเส้นโค้ง

- จะเห็นเส้นสีเทาขึ้นมา ดังภาพ

- เสร็จแล้วจะปรากฏดังภาพ

- คลิกขวาที่เส้นที่อยากให้เป็นตัว S ให้เลือก Change Segment > Bezier

- เราสามารถหักบิดเส้นได้ตามต้องการดังภาพ

- เสร็จแล้วก็จะปรากฏดังภาพ

- ทำการลากเส้นให้เป็นดังภาพ โดยเลือก Create Feature เป็น Polyline Construction Tools เลือก Line

- เลือกเส้นที่เราต้องการจากนั้น ไปที่ ArcToolbox > Editing Tools > Trim Line

- จะปรากฏหน้าต่าง Trim line ทำการกำหนดค่าต่างๆ ในช่อง Input Feature เลือก Polyline ช่อง Dangle Length (optional) ใส่ 20 เลือกหน่อยเป็น Kilometers เสร็จแล้วกด OK
