การวิเคราะห์โครงข่าย การสร้าง Network Dataset
VDO
การสร้าง Network Dataset
สร้างจาก Geodatabase
สร้างจาก Shapefile
การวิเคราะห์เส้นทางที่ดีที่สุด (Best route analysis)
การวิเคราะห์พื้นที่ให้บริการ (Service area analysis)
การวิเคราะห์หาสิ่งอำนวยความสะดวกที่ใกล้ที่สุด (Closest
facility analysis)
การวิเคราะห์เมทริกซ์ค่าใช้จ่ายระหว่างจุดเริ่มต้นกับจุดปลายทาง (Origin-Destination
cost matrix analysis)
-
ทำการสร้าง Folder
ขึ้นมา
โดยไปคลิกขวาที่ไฟล์ที่เราต้องการจะสร้าง
-
ทำการตั้งชื่อโดย ตั้งว่า Network_
ตามที่ชื่อเรา
-
คลิกขวาที่ Folder Network_nui > New > Personal
Geodatabase
-
แล้วตั้งชื่อว่า My_Network
- คลิกขวา My_Network > New > Feature dataset…
- จะปรากฏหน้าต่าง New Feature Dataset ช่อง Name
ตั้งชื่อว่า
MyNetwork_nui กด Next
-
กดที่ Import…
-
จะปรากฏหน้าต่าง Browse for Coordinate System > Streets
กด OK
-
กด Next
-
กด Next
-
กด Finish
-

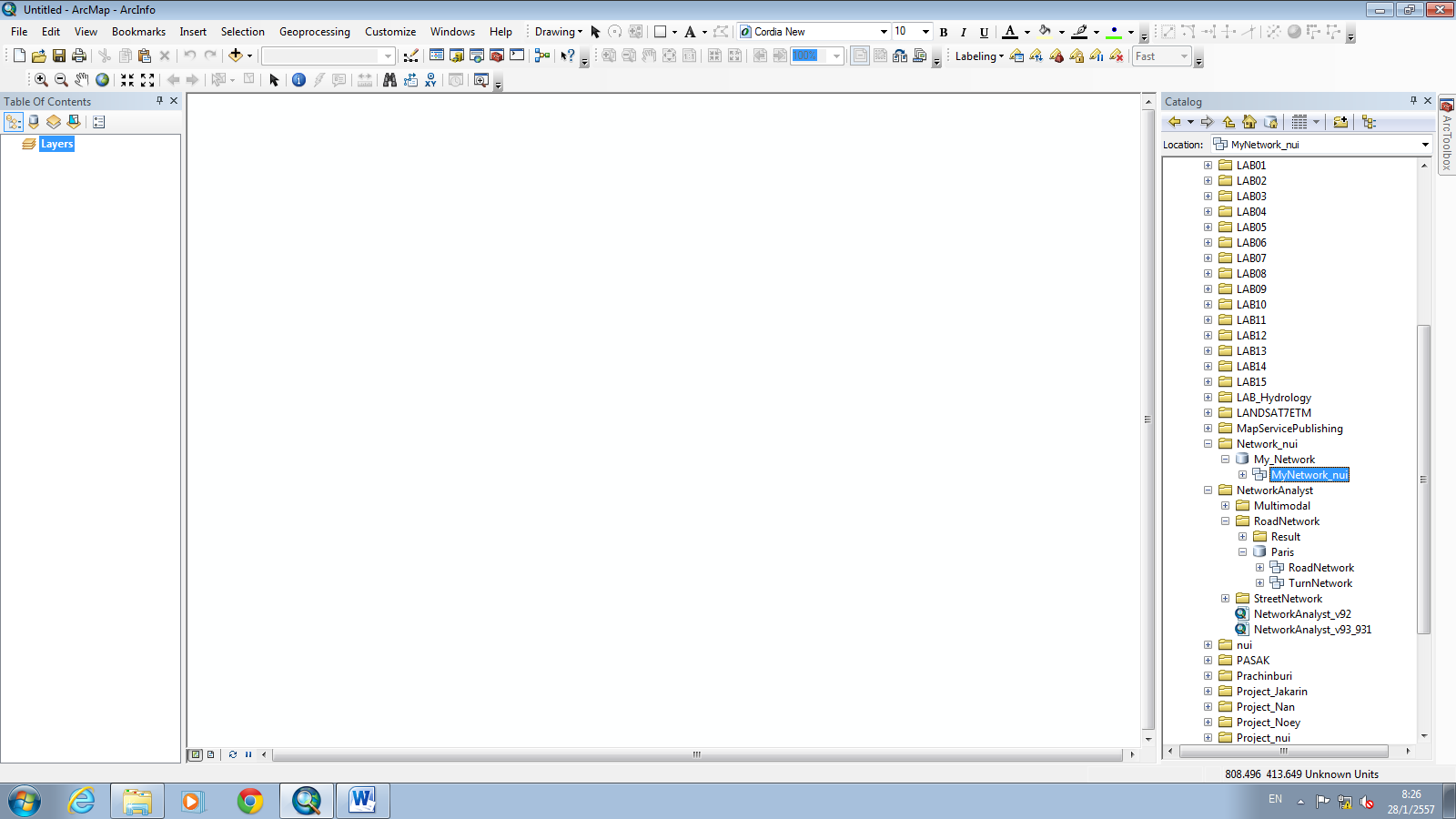

จะปรากฏไฟล์ที่ชื่อว่า MyNetwork_nui
อยู่ในแถบ Catalog
ทางด้านขวามือ
-
คลิกขวาที่ MyNetwork_nui
จากนั้นไปที่ Import > Feature Class
(multiple
)...
-
จะปรากฏหน้าต่าง Feature Class Geodatabase
(multiple
)
-
ในช่อง Input Feature
เลือกไฟล์ที่เราต้องการจะนำเข้า Paris
Tums , Streets
จากนั้นกด Add
-
กด OK
-

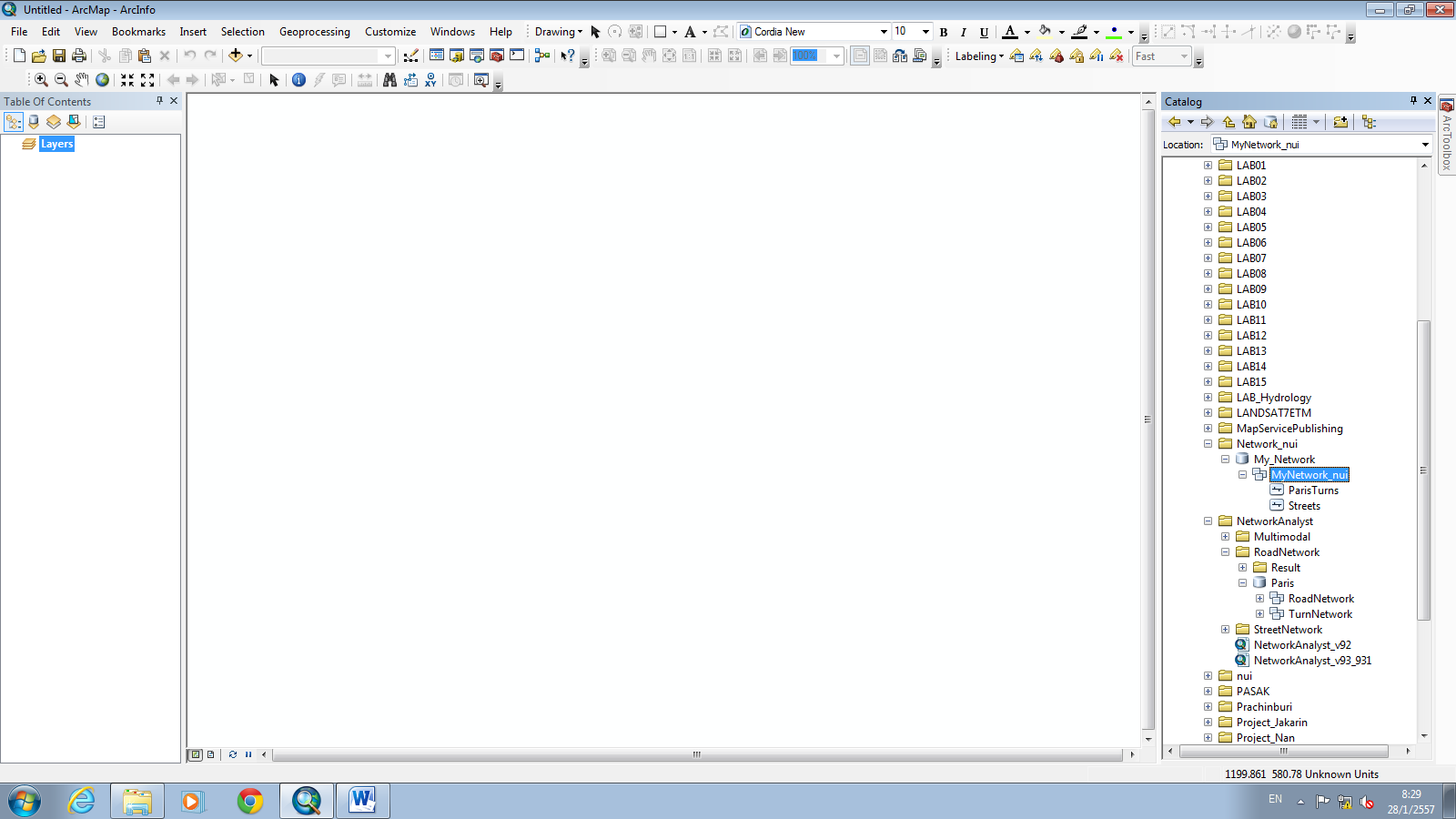

จะปรากฏไฟลที่ชื่อ Paris Tums , Streets
อยู่ใน MyNetwork_nui
-
คลิกขวาที่ MyNetwork_nui > New > Network Dataset…
- จะปรากฏหน้าต่าง New Network Dataset ทำการตั้งชื่อ ว่า MyNetwork_nui1 กด Next
-
กด Next
-
กด Next
-
กด Connectivity…
-
จะปรากฏหน้าต่าง Connectivity
ขึ้นมา ในช่อง Connectivity
เลือก End
Point
คือการเชื่อมเส้นในจุดปลาย กด OK
-
กด Next
-
กด Next
- Next
-
กด Next
-
ในช่อง Display Length Units
เลือกเป็น Kilometers
-
ในช่อง Name
เลือก FULL_NAME
-
กด OK
-
กด Next
-
กด Finish
-
กด Yes
-
กด Close
-
กด Yes
-
เปิดไฟล์ MyNetwork_nui
ขึ้นมา
-
ติ๊กถูกเฉพาะ Streets
จุดเลี้ยวแต่ละจุด
-
คลิกขวาที่ Streets > Open Attribute Table
-
จะปรากฏหน้าต่าง Table
ขึ้นมา Meters
ข้อมูลระยะทาง
- FT_Minutes
เวลาที่ใช้ในการเดินทาง
- Hierarchy
หมายเลขถนน
- NA Hierarc
ประเภทของเส้นถนน
-
ไปที่ Customize > Toolbars > Network Analyst
-
จะปรากฏเครื่องมือ Network Analyst
ขึ้นมา
-
เลือกเครื่องมือที่ชื่อว่า Show/Hide Network Analyst Window
ขึ้นมา
-
จะปรากฏ แถบชั้นข้อมูลต่างๆขึ้นมาใน Table Of Contents
-
จะปรากฏหน้าต่าง Network Analyst
ขึ้นมาทางซ้ายมือ
คลิกที่แถบเครื่องมือ Network Analyst > New Route
-
เลือก Rout
ดังภาพ
-
จากนั้น คลิกที่ Create Network Location Tool
-
แล้วทำการกำหนดจุดขึ้นมา 1 จุด
-
กำหนดจุด 2 ขึ้นมา
- จากนั้นคลิกที่ Route Properties
-

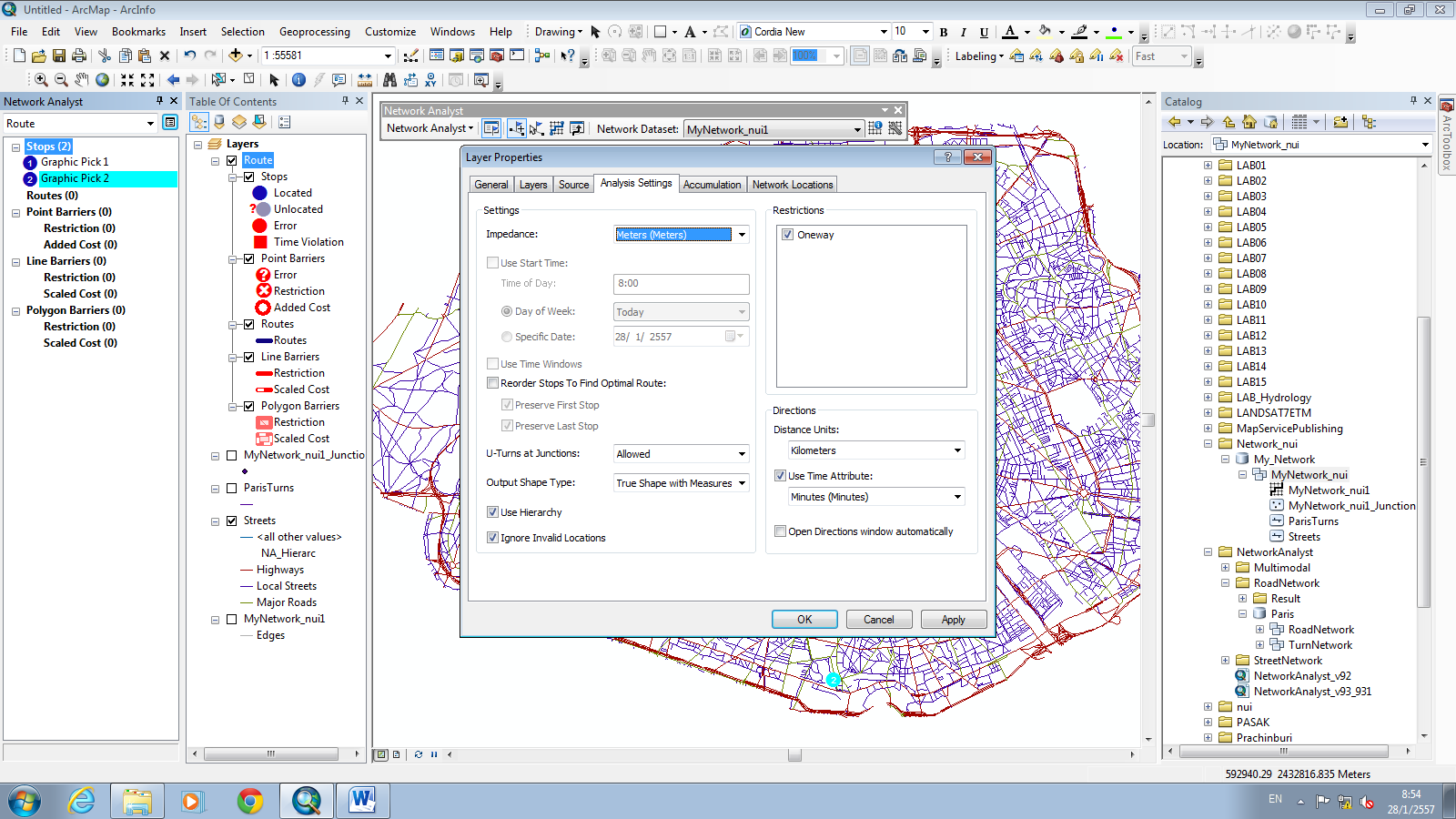

จากนั้นจะปรากฏหน้าต่าง Layer Properties
ขึ้นมา ไปที่ Analyst
Settings
ในช่อง Impedance
เลือก Meters
จากนั้น กด OK
-
จากนั้น ก Solve
-
จะปรากฏว่า เส้นทางจากจุด 1
มาจุด 2
-
คลิกที่ Directions Window
-
จะปรากฏตารางข้อมูล มา ซึ่งบอกถึงสถานที่ต่างๆที่ผ่านจากกจุด 1
มา
จุด 2
ว่าผ่านอะไรมาบ้าง กี่เมตรว่าจะถึงจุดที่ 2
-
ทำการ Export data

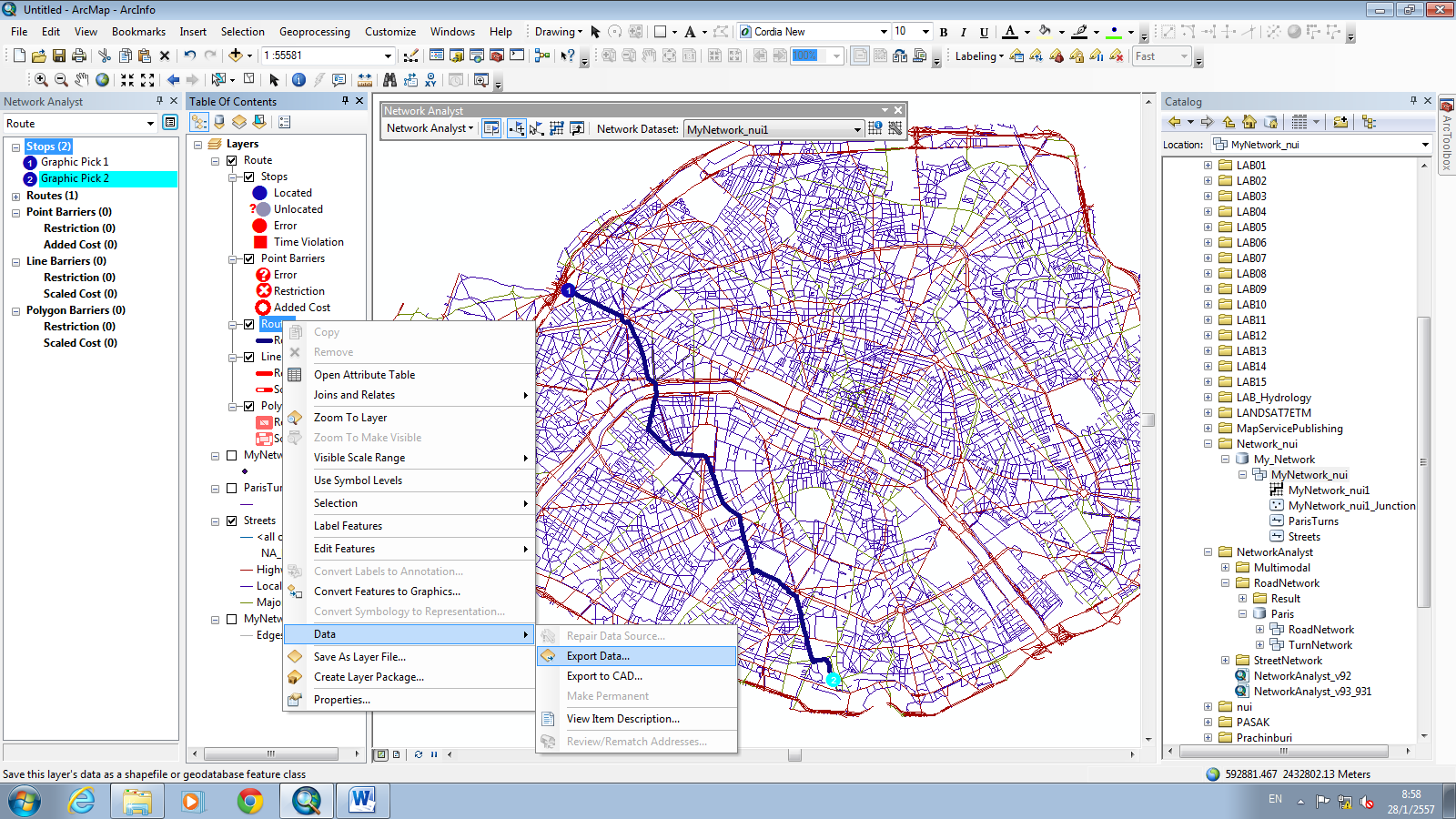

ไปคลิกขวาที่ Routes> Data> Export
Data…
-
จากนั้น ทำการ Save
ตั้งชื่อว่า net
จากนั้นกด Save
-
กด OK
-
ทำการกำหนดจุดที่ 3
-
ทำการกำหนดจุดที่ 4
-
กด Solve
จะปรากฏเส้นทางขึ้นมา
-
คลิกที่ Route Properties
-
จากนั้นจะปรากฏหน้าต่าง Layer Properties
ขึ้นมา ไปที่ Analyst
Settings
ในช่อง Impedance
เลือก Minutes
จากนั้น กด OK
-
คลิกที่ Directions Window
จะปรากฏตารางข้อมูล มา ซึ่งบอกถึงสถานที่ต่างๆที่ผ่านจากกจุด
1- 4
ว่าผ่านอะไรมาบ้าง ว่าใช้เวลาเท่าไหร่กว่าจะถึงจุดที่ 4
-
ไปที่ Network Analyst > New Service Area
-
ทำการลบ Routes
คลิกขวา> Remove
-
คลิกที่ Facilities
จากนั้นทำการกำหนดจุดขึ้นมา 1
จุด
-
จากนั้นไปคลิกที่ Service Area Properties
-
จะปรากฏ Layer Properties
ขึ้นมา > Analyst Settings
ในช่อง Default
Breaks
ใส่ 10
จากนั้น กด OK
-
จากนั้นคลิกที่ Solve
-
จากนั้นไปคลิกที่ Service Area Properties
จะปรากฏ Layer
Properties
ขึ้นมา > Analyst Settings
ในช่อง Default Breaks
ใส่ 3
,5 ,7
จากนั้น กด OK
-
จากนั้นคลิกที่ Solve
-
จะปรากฏขึ้นมาดังภาพ
-
ทำการลบ คลิกขวาที่ Service Area > Remove
-
ไปที่ Network Analyst > New Closest Facility
-
กดที่ Facilities
จากนั้นทำการกำหนดจุดขึ้นมา 5
จุดดังภาพ
-
ทำการเปลี่ยนชื่อ เป็น
โรงพยาบาล ดังภาพ
-
กดที่ Incidents
จากนั้นทำการกำหนดจุดขึ้นมา 11
จุด ดังภาพ
-
ทำการเปลี่ยนสีสัญลักษณ์ คลิกที่สัญลักษณ์ที่ช่อง Table Of
Contents
ดังภาพ จากนั้นจะปรากฏหน้าต่าง Symbol Selector
จากนั้นทำการเปลี่ยนสี
กด OK
-
จะปรากฏขึ้นมาดังภาพ
-
คลิกที่ Solve
-
จะปรากฏเส้นทาง โรงพยาบาล กับ อุบัติเหตุ ที่อยู่ใกล้มากที่สุด
จากนั้นคลิกขวาที่ Routes > Open Attribute Table
-
จะปรากฏหน้าต่าง Table
ขึ้นมา
-
ทำการลบ ไปคลิกขวาที่ Closest Facility > Remove
-
ข้อมูลที่เราสร้างจุดและเส้นจะหายไป
-
ไปที่ Network Analyst > New OD Cost Matrix
-
กดที่ Origins
-
จากนั้นกำหนดจุดขึ้นมา 4
จุดดังภาพ
-
จากนั้นทำการเปลี่ยนชื่อ เป็น คลังสินค้า
-
จากนั้น กดที่ Destination
จากนั้นทำการกำหนดจุดขึ้นมา 4
จุด
-
ทำการเปลี่ยนชื่อ เป็น ร้านค้า ดังภาพ
-
จากนั้น กด solve
-
จะปรากฏเส้นทางจากคลังสินค้า ไปยังร้านค้า ดังภาพ
-
คลิกขวาที่ Lines > Open Attribute Table
-
จะปรากฏหน้าต่าง Table
ขึ้นมา
- คลิกแถบข้อมูลที่เราต้องการสร้างให้เป็นสีฟ้า
เราจะรู้ว่าจากจุดที่เราต้องการไปมันจะอยู่ในเส้นทางไหน
