3.การวิเคราะห์ข้อมูล

การวิเคราะห์ข้อมูล

VDO

- สร้าง Folder ขึ้นมา ตั้งชื่อว่า Project

 - จากนั้น ไป Copy ไฟล์ที่ชื่อว่า Chaopaya ที่อยู่ใน Lab11

 - นำมาวางที่ ไฟล์ Project ที่เราสร้างไว้ โดยคลิกขวาที่ Folder Project > Paste

 - จากนั้นไฟล์ Chaopaya ก็จะเข้ามาอยู่ใน Folder Project ดังภาพ

 - ลากไฟล์ Chaopaya มาใส่ใน Table of Contents

 - จะปรากฏชั้นข้อมูลแม่น้ำเจ้าพระยา ดังภาพ

 - การเปลี่ยนค่า ไปที่ View > Data Frame Properties…

 - จะปรากฏหน้าต่าง Data Frame Properties ขึ้นมา คลิก General

 - ช่อง Map เลือก Meters

 - ช่อง Display เลือก Meters  เสร็จแล้วกด OK

 - จะปรากฏค่าเป็น Meters ทางขวามือล่างสุด

 - กำหนดมาตราส่วนได้ดังภาพ เลือก <Customize This List…>

 - จะปรากฏหน้าต่าง Scale Settings ขึ้นมา

 - เลือก Standard Scales

 - หากต้องการเพิ่มมาตราส่วนเข้าไป ให้พิมพ์มาตราส่วนที่เราต้องการเข้าไปดังภาพ จากนั้นกด Add

 - ก็จะปรากฏมาตราส่วนที่เราใส่ไปในช่อง Standard ดังภาพ

 - หากไม่ต้องการ ให้คลิกที่มาตราส่วนที่เราไม่ต้องการจากนั้นกด Delete เสร็จแล้วกด OK

 - คลิกขวาที่ชั้นข้อมูล Chaopaya > Properties… จากนั้นจะปรากฏหน้าต่าง Layer Properties > Source เพื่อดู

ข้อมูลค่าพิกัดของชั้นข้อมูล Chaopaya ว่ามีหรือถูกต้องหรือไม่ในกรณีนี้ยังไม่มีค่าพิกัดใดๆ เราจะทำการใส่ค่าพิกัด

เสร็จแล้วกด OK

 - ไปที่ ArcToolbox > Data Manament Tool > Projections and Transformations > Define Projection

 - จากนั้นจะปรากฏหน้าต่าง Define Projection ขึ้นมา

 - ในช่อง Input ใส่ Chaopaya

 - ในช่อง Coordinate System ให้คลิกที่รูปมือถือเอกสาร จากนั้นจะปรากฏหน้าต่าง Spatial Reference Properties

 - คลิกที่ Select… จากนั้นจะปรากฏหน้าต่าง Browse for Coordinate System ขึ้นมา

จากนั้นเลือกค่าพิกัด WGS 1984 UTM Zone 47N.prj จากนั้นกด Add

 - จากนั้นค่าพิกัดที่เราเลือกไว้ก็จะเข้ามาอยู่ในช่อง Details เสร็จแล้วกด Ok

 - กด OK

 - ตรวจสอบดูว่าค่าพิกัดที่เราเลือกขึ้นหรือยัง ไปที่ คลิกขวาที่ชั้นข้อมูล Chaopaya > Properties… จากนั้นจะปรากฏหน้าต่าง Layer Properties > Source เพื่อดูข้อมูลค่าพิกัดของชั้นข้อมูล Chaopaya มาขึ้นหรือยัง เสร็จแล้วกด OK

 - การแปลงระบบพิกัด ไปที่ LAB11 > World > Country

- คลิกขวาที่ชั้นข้อมูล Country > Properties… จากนั้นจะปรากฏหน้าต่าง Layer Properties > Source เพื่อดู

ข้อมูลค่าพิกัดของชั้นข้อมูล Country ว่ามีหรือถูกต้อง เสร็จแล้วกด OK

 - ไปที่ ArcToolbox > Data Management > Projections and Transformations > Feature > Project

 - จากนั้นจะปรากฏหน้าต่าง Project ขึ้นมา ในช่อง Input Dataset or Feature Class ให้เลือก Country

 - ช่อง output Dataset or Feature Class กดที่ Browse จะปรากฏหน้าต่าง output Dataset or Feature Class ขึ้นมา เลือก Folder ในการ Save เลือก Folder Project จากนั้นที่ช่อง Name ให้เราตั้งชื่อ Country_UTM

เสร็จแล้วกด Save

 - จากนั้นในช่อง Input Coordinate System กดที่รูปมือถือเอกสาร จากนั้นจะปรากฏหน้าต่าง Spatial Reference Properties คลิกที่ Select… จากนั้นจะปรากฏหน้าต่าง Browse for Coordinate System ขึ้นมา

จากนั้นเลือกค่าพิกัด WGS 1984 UTM Zone 47N.prj จากนั้นกด Add

 - เสร็จแล้วกด OK

 - เสร็จแล้วจะมีชั้นข้อมูลที่ชื่อว่า Country_UTM ขึ้นมาในช่อง Table of Contents ดังภาพ

- เสร็จแล้ว Remove ออกไปให้หมด แล้วลาก Country_utm  จะปรากฏเป็นภาพนี้

 - ทำการลบชั้นข้อมูลออกคลิกขวาที่ Country_UTM > Remove

- การแปล Datum (การแปลงพื้นหลักฐาน) เปิดไฟล์ชั้นข้อมูลที่ชื่อว่า Province_WGS84UTM47N ขึ้นมา

- จากนั้นเปิดไฟล์ชั้นข้อมูลที่ชื่อว่า Bangkok_Indian1975UTM47N ขึ้นมา

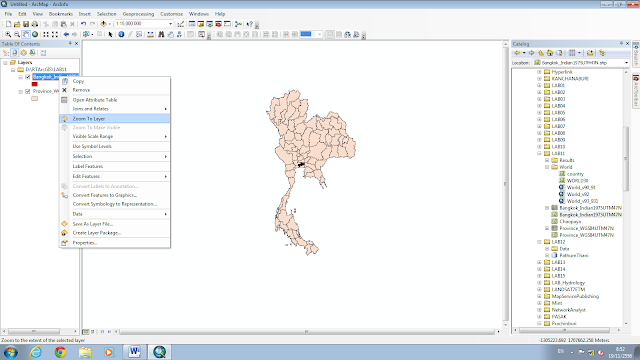

- คลิกขวาที่ชั้นข้อมูล Bangkok > Zoom To Layer เพื่อ Zoom เข้าไปในเขตของ Bangkok

 - จะเห็นว่าชั้นข้อมูลทั้งสองอันมีความเหลื่อมกันเล็กน้อย

 - วิธีการแปลงพื้นหลักฐานให้ไปที่ View > Data Frame Properties…

 - จะปรากฏหน้าต่าง Data Frame Properties

 - เลือก Coordinate System จากนั้นที่ช่อง Select a coordinate system > Layer > Province_WGS84UTM47N > WGS_1984_UTM_Zone_47N

 - กดที่ Transformations

 - ที่ Convert from เลือก GCS_Indian_1975

 - ในช่อง Into > GCS_WGS_1984

 - ในช่อง Using กด New… จากนั้นจะปรากฏหน้าต่าง New Geographic Transformation ขึ้นมา

 - ในช่อง Parameters > Name X ช่อง Value ให้ใส่ 206, Name Y ช่อง Value ให้ใส่ 837,

Name Z ช่อง Value ให้ใส่ 295 เสร็จแล้วกด OK

 - เมื่อเปลี่ยนค่าเสร็จแล้วจะปรากฏดังภาพ จะเห็นว่าชั้นข้อมูล Bangkok… และ Province… จะทับกันพอดี

 - การทำ Append เปิดไปที่ LAB12 เลือก Data จากนั้น Copy LU5038i และ LU5138iv

 - จากนั้น กด Paste ที่ Folder Project

 - จากนั้นเปิดชั้นข้อมูลที่ Copy มาใน Folder Project > LU5038i และ LU5138iv ขึ้นมา

 - เปิด Arc Toolbox > Data Management Tools >General > Append

 - จะปรากฏหน้าต่าง Append ขึ้นมา

 - ในช่อง Input Datasets เลือก LU5138iv ช่อง Target Datasets เลือก LU5038i และช่อง Schema Type เลือก No_Test เสร็จแล้วกด OK

 - เมื่อเสร็จแล้วจะได้ดังภาพ

 - การทำ Erase เปิด LAB12 เลือก Pathumthani เลือกข้อมูล SOILS และ WATER ขึ้นมา

 - คลิกขวาที่ชั้นข้อมูล WATER > Zoom To Layer

 - จะปรากฏ WATER ดังภาพ เมื่อ Zoom

- เปิด Arc Toolbox > Analysis Tool > Overlay > Erase

 - ในช่อง Input Features ให้เลือก SOILS

 - ในช่อง Erase Features เลือก WATER

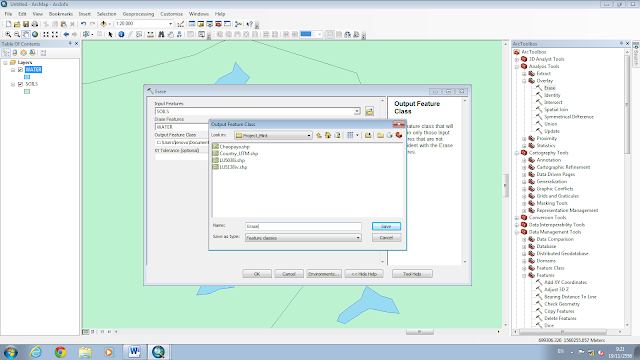

 - ในช่อง Output Feature Class กด Browse จากนั้นจะปรากฏหน้าต่าง Output Feature Class ขึ้นมา ในช่อง Name ให้พิมพ์ว่า Erase เสร็จแล้วกด Save

- เสร็จแล้วกด OK

- จะปรากฏดังภาพ

 - การทำ Reclassify ไปที่ Prachinburi เลือก Prachindem30m.tif.vat

 - ไปที่ Arc Toolbox เลือก Spatial Analyst Tool > Reclass > Reclassify

- จะปรากฏหน้าต่าง Reclassify ขึ้นมา

 - ในช่อง Input raster เลือก Prachindem30m.tif

 - จากนั้นเลือก Classify…

 - จะปรากฏหน้าต่าง Classification ขึ้นมา

 - ช่อง Classification Method ให้เลือก Equal Interval

 - ช่อง Class ให้ใส่ค่า 7 เสร็จแล้วกด OK

 - ช่อง Output raster ให้กดที่ Browse จะปรากฏหน้าต่าง Output raster ขึ้นมา ช่อง Name ให้ใส่ Reclass
เสร็จแล้วกด Save

 - เสร็จแล้วกด OK

- จะปรากฏดังภาพ
