8.แบบจำลองเวกเตอร์ การหาพื้นที่ที่ได้รับผลกระทบจากการสร้างเขื่อน

แบบจำลองเวกเตอร์ การหาพื้นที่ที่ได้รับผลกระทบจากการสร้างเขื่อน

VDO

การหาพื้นที่ที่ได้รับผลกระทบจากการสร้างเขื่อน

                กำหนดประเด็นปัญหา

                1. การใช้ประโยชน์ที่ดินประเภทใดบ้างที่ได้รับผลกระทบจากการสร้างเขื่อนในรัศมี 500 เมตร และมีพื้นที่เท่าใด

                2. การใช้ประโยชน์ที่ดินที่ได้รับผลกระทบจากการสร้างเขื่อนอยู่ในตำบล อำเภอ และจังหวัดใดบ้าง และมีพื้นที่เท่าใด

กำหนดปัจจัยหรือตัวแปรที่ใช้วิเคราะห์

                1. ขอบเขตน้ำท่วมถึงในพื้นที่ศึกษา

                2. แผนที่การใช้ประโยชน์ที่ดิน

                3. ขอบเขตการปกครอง

                การเตรียมข้อมูล

                ได้แก่ การเชื่อมต่อข้อมูล การปรับแก้และตรวจสอบข้อมูล

Admin ขอบเขตการปกครอง ตำบล อำเภอ จังหวัด

Dam เขตเขื่อนป่าสัก

Land use เป็นระวาง พื้นที่กันชน

 - ไปที่ Folder ชื่อว่า PASAK

- เปิดขึ้นมา 4 ระวาง ดังต่อไปนี้  a5138i , a5238iii , a5238iv , a5239iii ขึ้นมาดังภาพ

ทำการ Merge

 - ไปที่ Geoprocessing > Merge

 - จากนั้นจะปรากฏหน้าต่าง Merge ขึ้นมา ในช่อง Input Datasets ให้ใส่ a5138i , a5238iii , a5238iv , a5239iii

 - ทำการสร้าง Folder ขึ้นมา โดยการ New Folder

 - ทำการตั้งชื่อ Folder ตั้งเป็น DAM_ตามด้วยชื่อ จากนั้นคลิกเข้าไปใน Folder

 - ในช่อง Name ใส่ Admin จากนั้น Save

 - กด OK

 - จากนั้นจะปรากฏไฟล์ทั้ง 4 เป็นไฟล์เดียวกัน

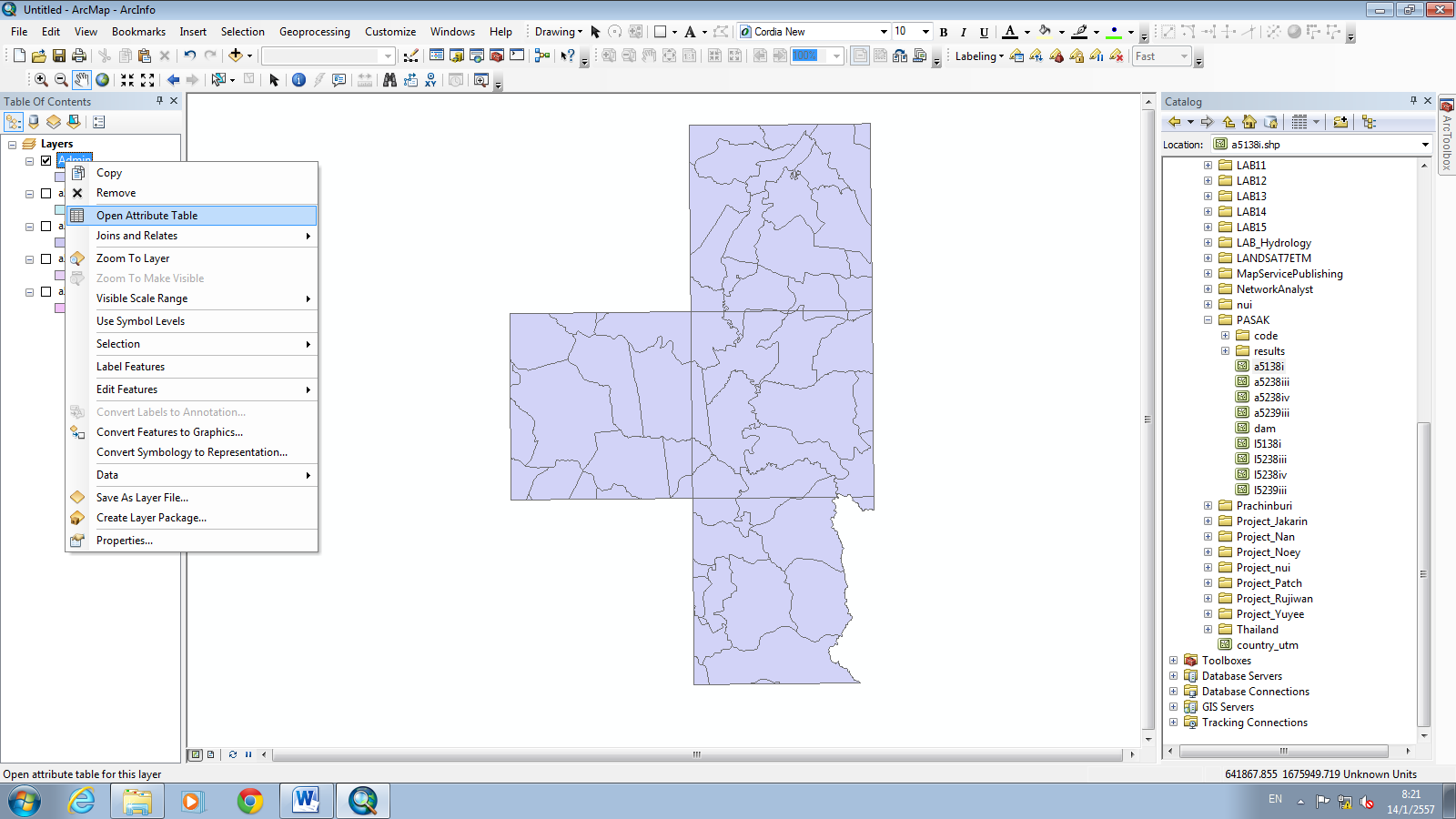

 - คลิกขวาที่ Admin > Open Attribute Table

 - จากนั้นจะปรากฏหน้าต่าง Table ขึ้นมา ซึ้งจะปรากฏข้อมูลต่างๆของไฟล์ Admin

 - ไปที่ PASAK > code จากนั้นนำเข้ามูลตารางเข้าไป ดังต่อไปนี้ luprv , lutam , luamp ขึ้นมา

 - คลิกขวาที่ขั้นข้อมูลตาราง luprv > Open

 - จากนั้นจะปรากฏหน้าต่าง Table ข้อมูลจังหวัด ขึ้นมา

 - เป็น Table ของ Admin ขึ้นมาดูเพื่อดูข้อมูลที่เหมือนกันกับ luprv ว่าอันไหนที่มีเหมือนกัน PRV_ID รหัสจังหวัด ซึ้งทั้งสองอันนี้มีความสัมพันธ์แบบ One To One = Join

 - ไปที่ Table Option > Joins and Relates > Join…

 - จากนั้นจะปรากฏหน้าต่าง Join Data ขึ้นมา ในช่องที่ 1 เลือก PRV_ID

 - ในช่องที่ 2 เลือก luprv

 - ในช่องที่ 3 เลือก PRV_ID จากนั้นกด OK

 - จากนั้นจะปรากฏหน้าข้อมูลเพิ่มขึ้นมา คือ PRV_NAME ชื่อจังหวัดที่มีพื้นที่ในเขื่อนป่าสัก

 - คลิกขวาที่ luamp > Open

 - จะปรากฏหน้าต่าง Table ซึ่งเก็บข้อมูลชืออำเภอเอาไว้

 - Table ของ luamp AMP_ID รหัสประจำอำเภอ

 - เปิด Table Admin ขึ้นมา หาดูว่ามีข้อมูลอะไรที่เหมือนกับ Table luamp บ้าง นั้นก็คือ AMP_ID รหัสอำเภอ ซึ่งเป็นความสัมพันธ์แบบ One To One = Join

 - คลิกที่ Table Option > Joins and Relates > Join…

 - จากนั้นจะปรากฏหน้าต่าง Join Data ขึ้นมา ช่องที่ 1 เลือก AMP_ID

 - ช่องที่ 2 เลือก luamp

 - ช่องที่ 3 เลือก AMP_ID เสร็จแล้วกด OK

 - จากนั้นจะปรากฏข้อมูล AMP_NAME ขึ้นมา ซึ่งเป็นชื่ออำเภอที่มีอณาเขตพื้นที่ในเขื่อนป่าสัก

 - คลิกขวาที่ lutam > Open

 จากนั้นจะปรากฏหน้าต่าง Table ขึ้นมาซึ่งจะมีข้อมูลของ lutam อยู่

 - เปิด Table Admin ขึ้นมาดูว่ามีข้อมูลตัวไหนที่ไหนที่เหมือนกับ Table lutam บ้าง นั่นก็คือ ADM_ID ซึ่งเป็นความสัมพันธ์แบบ One To One = Join   จากนั้นไปที่ table option > Joins and Relates > Join…

 - จากนั้นจะปรากฏหน้าต่าง Join Data ช่องที่ 1 เลือก ADM_ID

 - ช่องที่ 2 เลือก lutam

 - ช่องที่ 3 เลือก ADM_ID

 - จากนั้นจะปรากฏข้อมูลเพิ่มขึ้นมา คือ TAM_NAME ชื่อตำบลที่มีพื้นที่ในเขื่อนป่าสัก

 - ไปที่ PASAK เปิด Dam ขึ้นมาดังภาพ



                                                                                                  ทำการ Buffer

 - ไปที่ Geoprocessing > Buffer

 - จากนั้นจะปรากฏหน้าต่าง Buffer ขึ้นมา ในช่อง Input Features เลือก dam

 - ในช่อง Output Feature Class ทำการ Save ในช่อง Name ให้ใส่เป็น dam_500m จากนั้นกด Save

 - ในช่อง Distance > Linear unit > 500 > Meters

 - เสร็จแล้วกด OK

 - จะปรากฏลักษณะเขื่อนที่ขยายออกไป 500 meters

ทำการ Clip

 - ไปที่ Geoprocessing > Clip

 - จากนั้นจะปรากฏหน้าต่าง Clip ขึ้นมา ในช่อง Input Features เลือก Admin

 - ในช่อง Clip Features เลือก dam_500m

 - ในช่อง Output Feature Class ทำการ Save ในช่อง Name ให้ใส่เป็น Admin_500 จากนั้นกด Save

 - เสร็จแล้วกด OK

 - จากนั้นจะปรากฏลักษณะเขื่อนดังภาพ

 - ในชั้นข้อมูลเข้า ดังนี้  i5239iii , i5238iv , i5238iii , i5138i ขึ้นมา

ทำการ Merge

 - ไปที่ Geoprocessing > Merge

 - จากนั้นจะปรากฏหน้าต่าง Clip ขึ้นมา ในช่อง Input Datasets  เลือก i5239iii , i5238iv , i5238iii , i5138i

 - ในช่อง Output Dataset ทำการ Save ในช่อง Name ให้ใส่เป็น LU จากนั้นกด Save

 -  เสร็จแล้วกด OK

 - จากนั้นจะปรากฏชั้นข้อมูล LU ขึ้นมาทางซ้ายมือ

 - คลิกขวาที่ LU > Open Attribute Table

 - จากนั้นจะปรากฏหน้าต่าง Table ข้อมูลของ LU

 - นำข้อมูลตาราง lucode ขึ้นมา โดยไปที่ PASAK > code >lucode คลิกขวาที่ lucode > Open ดังภาพ

 - จากนั้นจะปรากฏหน้าต่าง Table ขึ้นมา แสดงข้อมูลของ lucode

 - เปิด Table LU ขึ้นมา เพื่อดูว่ามีชั้นข้อมูลไหนบ้างที่ LU กับ Lucode มีเหมือนกัน ซึ่งเป็นความสัมพันธ์แบบ One To One = Join

 - จากนั้นไปที่ Table Option > Joins and Relates > Join…

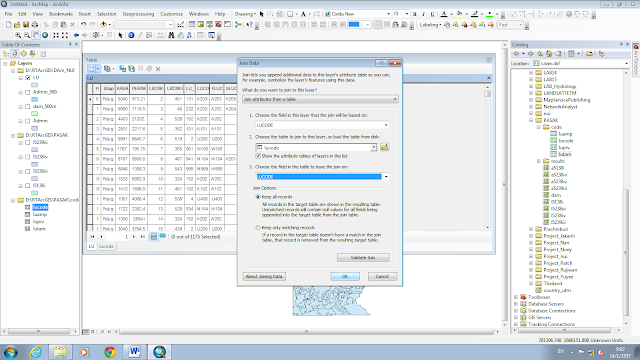

- จากนั้นจะปรากฏหน้าต่าง Join Data ขึ้นมา ช่องที่ 1 เลือก LUCODE

 - ช่องที่ 2 เลือก lucode ช่องที่ 3 เลือก LUCODE เสร็จแล้ว กด OK

 - จากนั้นจะปรากฏข้อมูลเพิ่มขึ้นมาคือ ASSOCLUT คือ พื้นที่ที่ถูกใช้ประโยชน์

ทำการ Clip

 - ไปที่ Geoprocessing > Clip

 - จากนั้นจะปรากฏหน้าต่าง Clip ขึ้นมา

 - ในช่อง Input Features เลือก LU

 - ในช่อง Clip Features เลือก dam_500m

 - ในช่อง Output Feature Class ทำการ Save ในช่อง Name ให้ใส่เป็น LU_500 จากนั้นกด Save

 - เสร็จแล้วกด OK

 - เสร็จแล้วจะปรากฏดังภาพ

ทำการ Union

 - ไปที่ Geoprocessing > Union

 - จากนั้นจะปรากฏหน้าต่าง Union ขึ้นมา

 - ในช่อง Input Features เลือก LU_500 , Admin_500

 - ในช่อง Output Feature Class ทำการ Save ในช่อง Name ให้ใส่เป็น Final จากนั้นกด Save

 - เสร็จแล้วกด OK

 - เสร็จแล้วจะปรากฏดังภาพ

 - คลิกขวาที่ชั้นข้อมูล Final > Open Attribute Table

 - จากนั้นจะปรากฏหน้าต่าง Table Final ขึ้นมา แสดงข้อมูลของ Final

 - ไปที่ Table Option > Add Field…

 - จากนั้นจะปรากฏหน้าต่าง Add Field ขี้นมา

 - ในช่อง Name ใส่ Area ในช่อง Type เลือก Float

 - ในช่อง Precision ใส่ 20 ในช่อง Scale ใส่ 2

 - จากนั้นจะปรากฏข้อมูล Area เพิ่มขึ้นมาซึ่งเป็นข้อมูลพื้นที่ที่ยังไม่มีการคำนวน

 - คลิกขวาที่ Area > Calculate Geometry…

 - กด Yes

 - จากนั้นจะปรากฏหน้าต่าง Calculate Geometry ขึ้นมา ในช่อง Property เลือก Area

 - กด OK

 - จากนั้นจะปรากฏข้อมูลพื้นที่เพิ่มขึ้นมา ซึ่งคำนวนมาแล้ว

 - ไปที่โปรมแกรม Excel > File > Open

 - เลือกไฟล์ที่มีชื่อว่า Final.dbf เสร็จแล้วกด Open

 - จากนั้นจะปรากฏข้อมูลขึ้นมาดังภาพ

 - คลิกที่ PivotTable

 - จากนั้นจะปรากฏหน้าต่าง Create PivotTable ขึ้นมา กด OK

 - จากนั้นจะปรากฏแถบ PivotTable Field List ขึ้นมาทางด้านขวามือ

 - ติ๊กถูกที่ luprv_PRV1 เพื่อแสดงชื่อจังหวัดที่มีพื้นที่ที่อยู่ในเขตเขื่อนป่าสัก

 - ติ๊กถูกที่ luamp_AMP1 เพื่อแสดงชื่ออำเภอที่มีพื้นที่ที่อยู่ในเขตเขื่อนป่าสัก

 - ติ๊กถูกที่ lutam_TAM_ เพื่อแสดงชื่อตำบลที่มีพื้นที่ที่อยู่ในเขตเขื่อนป่าสัก

 - ติ๊กถูกที่ lucode_ASS เพื่อแสดงพื้นที่ที่ใช้ประโยชน์ที่ดินในเขตพื้นที่ที่อยู่ในเขตเขื่อนป่าสัก

- ติ๊กถูกที่ Area เพื่อแสดงจำนวนพื้นที่ที่มีพื้นที่อยู่ในเขตเขื่อนป่าสัก
