5.การสร้างแบบจำลองพื้นผิว การประมาณค่าช่วง

การสร้างแบบจำลองพื้นผิว การประมาณค่าช่วง

VDO

 - เปิดไฟล์ Spot ที่เป็นค่าชั้นความสูงขึ้นมา

- คลิกขวาที่ Spot ไปที่ Open Attribute Table

- จะปรากฏข้อมูลต่างๆของไฟล์ Spot ขึ้นมา

IDW (Inverse Distance Weight)

- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools>Interpolation > IDW

- จะปรากฏหน้าต่าง IDW ขึ้นมา

- ในช่อง Input point features เลือก spot

- ในช่อง Z value field เลือก ELEVATION

- ในช่อง Output raster ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output raster ให้เราพิมพ์ชื่อในช่อง Name ว่า Idw

จากนั้นก็คลิกที่ Save

- ในช่อง Output cell size (optional) ให้ใส่เป็น 40

- จากนั้นกด OK

- จะปรากฏภาพให้เห็นดังรูป แสดงถึงความสูงของแต่ละพื้นที่

- เลือกไฟล์ PROVINCE ขึ้นมาเพื่อแสดงขอบเขตจังหวัด

- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools>Interpolation > IDW

- จะปรากฏหน้าต่าง IDW ขึ้นมา

- ในช่อง Input point features เลือก spot

- ในช่อง Z value field เลือก ELEVATION

- ในช่อง Output raster ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output raster ให้เราพิมพ์ชื่อในช่อง Name ว่า Idw2

จากนั้นก็คลิกที่ Save

- จากนั้นให้คลิกที่ปุ่ม Environments

- จะปรากฏหน้าต่าง Environment Settings > Processing Extent ในช่อง Extent ให้เลือก Same as layer PROVINCE

- คลิกที่ Raster Analysis ช่อง Mask เลือก PROVINCE จากนั้นกด OK

- ในช่อง Output cell size (optional) ให้ใส่เป็น 40 จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงของขอบเขต PROVINCE ดังภาพ

Natural Neighbors

- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools>Interpolation > Natural Neighbor

- จะปรากฏหน้าต่าง Natural Neighbor ขึ้นมา

- ในช่อง Input point features เลือก Spot

- ในช่อง Z value field เลือก ELEVATION

- ในช่อง Output raster ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output raster ให้เราพิมพ์ชื่อในช่อง Name ว่า Natural_NB จากนั้นก็คลิกที่ Save

- ในช่อง Output cell size (optional) ให้ใส่เป็น 40

- จากนั้นให้คลิกที่ปุ่ม Environments

- จะปรากฏหน้าต่าง Environment Settings > Processing Extent ในช่อง Extent ให้เลือก Same as layer PROVINCE

- คลิกที่ Raster Analysis ช่อง Mask เลือก PROVINCE จากนั้นกด OK

- จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงของขอบเขต PROVINCE ดังภาพ สังเกตที่ความละเอียดในการตัดขอบเขต PROVINCE จะหยาบไม่มีความละเอียด

Spline

- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Interpolation >Spline

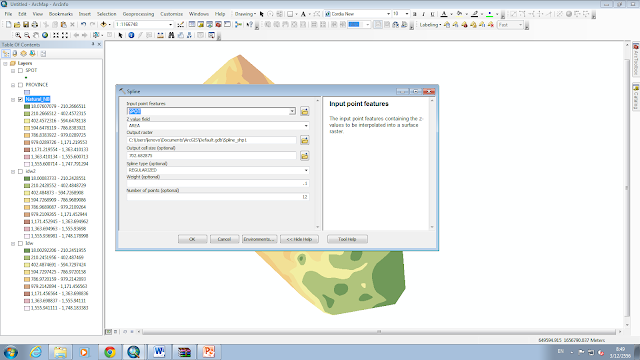

- จะปรากฏหน้าต่าง Spline ขึ้นมา

- ในช่อง Input point features เลือก Spot

- ในช่อง Z value field เลือก ELEVATION

- ในช่อง Output raster ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output raster ให้เราพิมพ์ชื่อในช่อง Name ว่า Spline จากนั้นก็คลิกที่ Save

- ในช่อง Output cell size (optional) ให้ใส่เป็น 40

- ในช่อง Spline type (optional) ให้เลือก Regularized

- จากนั้นให้คลิกที่ปุ่ม Environments

- จะปรากฏหน้าต่าง Environment Settings > Processing Extent ในช่อง Extent ให้เลือก Same as layer PROVINCE

- คลิกที่ Raster Analysis ช่อง Mask เลือก PROVINCE จากนั้นกด OK

- จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงของขอบเขต PROVINCE ดังภาพ

- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools>Interpolation > Spline

- จะปรากฏหน้าต่าง Spline ขึ้นมา

- ในช่อง Input point features เลือก Spot

- ในช่อง Z value field เลือก ELEVATION

- ในช่อง Output raster ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output raster ให้เราพิมพ์ชื่อในช่อง Name ว่า Spline_te จากนั้นก็คลิกที่ Save

- ในช่อง Output cell size (optional) ให้ใส่เป็น 40

- ในช่อง Spline type (optional) ให้เลือก TENSION

- จากนั้นให้คลิกที่ปุ่ม Environments

- จะปรากฏหน้าต่าง Environment Settings > Processing Extent ในช่อง Extent ให้เลือก Same as layer PROVINCE

- คลิกที่ Raster Analysis ช่อง Mask เลือก PROVINCE จากนั้นกด OK

- จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงของขอบเขต PROVINCE ดังภาพ

Kriging

- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Interpolation >Kriging

- จะปรากฏหน้าต่าง Kriging ขึ้นมา

- ในช่อง Input point features เลือก Spot

- ในช่อง Z value field เลือก ELEVATION

- ในช่อง Output surface raster ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output surface raster ให้เราพิมพ์ชื่อในช่อง Name ว่า Kriging จากนั้นก็คลิกที่ Save

- ในช่อง Output cell size (optional) ให้ใส่เป็น 40

- จากนั้นให้คลิกที่ปุ่ม Environments

- จะปรากฏหน้าต่าง Environment Settings > Processing Extent ในช่อง Extent ให้เลือก Same as layer PROVINCE

- คลิกที่ Raster Analysis ช่อง Mask เลือก PROVINCE จากนั้นกด OK

- จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงของขอบเขต PROVINCE ดังภาพ

Trend

- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Interpolation >Trend

- จะปรากฏหน้าต่าง Trend ขึ้นมา

- ในช่อง Input point features เลือก Spot

- ในช่อง Z value field เลือก ELEVATION

- ในช่อง Output raster ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output raster ให้เราพิมพ์ชื่อในช่อง Name ว่า Trend จากนั้นก็คลิกที่ Save

- ในช่อง Output cell size (optional) ให้ใส่เป็น 40

- จากนั้นให้คลิกที่ปุ่ม Environments

- จะปรากฏหน้าต่าง Environment Settings > Processing Extent ในช่อง Extent ให้เลือก Same as layer PROVINCE

- คลิกที่ Raster Analysis ช่อง Mask เลือก PROVINCE จากนั้นกด OK

- จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงของขอบเขต PROVINCE ดังภาพ

- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools>Interpolation > Trend

- จะปรากฏหน้าต่าง Trend ขึ้นมา

- ในช่อง Input point features เลือก Spot

- ในช่อง Z value field เลือก ELEVATION

- ในช่อง Output raster ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output raster ให้เราพิมพ์ชื่อในช่อง Name ว่า Trend2 จากนั้นก็คลิกที่ Save

- ในช่อง Output cell size (optional) ให้ใส่เป็น 40

- ในช่อง Polynomial order (optional) ให้ใส่เป็น 2

- จากนั้นให้คลิกที่ปุ่ม Environments

- จะปรากฏหน้าต่าง Environment Settings > Processing Extent ในช่อง Extent ให้เลือก Same as layer PROVINCE

- คลิกที่ Raster Analysis ช่อง Mask เลือก PROVINCE จากนั้นกด OK

- จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงของขอบเขต PROVINCE ดังภาพ

- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Interpolation >Trend

- จะปรากฏหน้าต่าง Trend ขึ้นมา

- ในช่อง Input point features เลือก Spot

- ในช่อง Z value field เลือก ELEVATION

- ในช่อง Output raster ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output raster ให้เราพิมพ์ชื่อในช่อง Name ว่า Trend3 จากนั้นก็คลิกที่ Save

- ในช่อง Output cell size (optional) ให้ใส่เป็น 40

- ในช่อง Polynomial order (optional) ให้ใส่เป็น 3

- จากนั้นให้คลิกที่ปุ่ม Environments

- จะปรากฏหน้าต่าง Environment Settings > Processing Extent ในช่อง Extent ให้เลือก Same as layer PROVINCE

- คลิกที่ Raster Analysis ช่อง Mask เลือก PROVINCE จากนั้นกด OK

- จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงของขอบเขต PROVINCE ดังภาพ

Topo to Raster

- เลือกชั้นข้อมูล STREAM ขึ้นมา

- เลือกชั้นข้อมูล CONTOUR ขึ้นมา

- จะปรากฏชั้นข้อมูลขึ้นมาดังภาพ

- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Interpolation >Topo to Raster

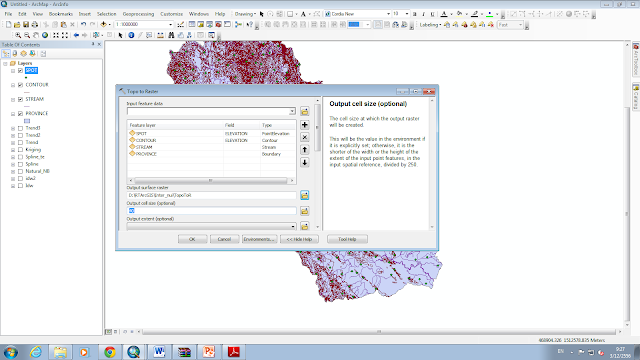

- จะปรากฏหน้าต่าง Topo to Raster ขึ้นมา

- ในช่อง Input features data เลือก Spot , Contour , Stream , Province

- ช่อง Feature layer – Spot ช่อง Field เลือก ELEVATION

- ช่อง Feature layer – Spot ช่อง Type เลือก Point Elevation

- ช่อง Feature layer – CONTOUR ช่อง Field เลือก ELEVATION

- ช่อง Feature layer – STREAM ช่อง Field ไม่ต้องเลือก ช่อง Type เลือก Stream

- ช่อง Feature layer – PROVINCE ช่อง Field ไม่ต้องเลือก ช่อง Type เลือก Boundary

- ในช่อง Output surface raster ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output raster ให้เราพิมพ์ชื่อในช่อง Name

ว่า TopoToR จากนั้นก็คลิกที่ Save

- ในช่อง Output cell size (optional) ให้ใส่เป็น 40

- จากนั้นให้คลิกที่ปุ่ม Environments

- จะปรากฏหน้าต่าง Environment Settings > Processing Extent ในช่อง Extent ให้เลือก Same as layer PROVINCE

- คลิกที่ Raster Analysis ช่อง Mask เลือก PROVINCE จากนั้นกด OK

- จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงของขอบเขต PROVINCE ดังภาพ

Tin

- เปิดเครื่องมือ Arc Toolbox > 3D Analyst Tools> TIN Management > Create TIN

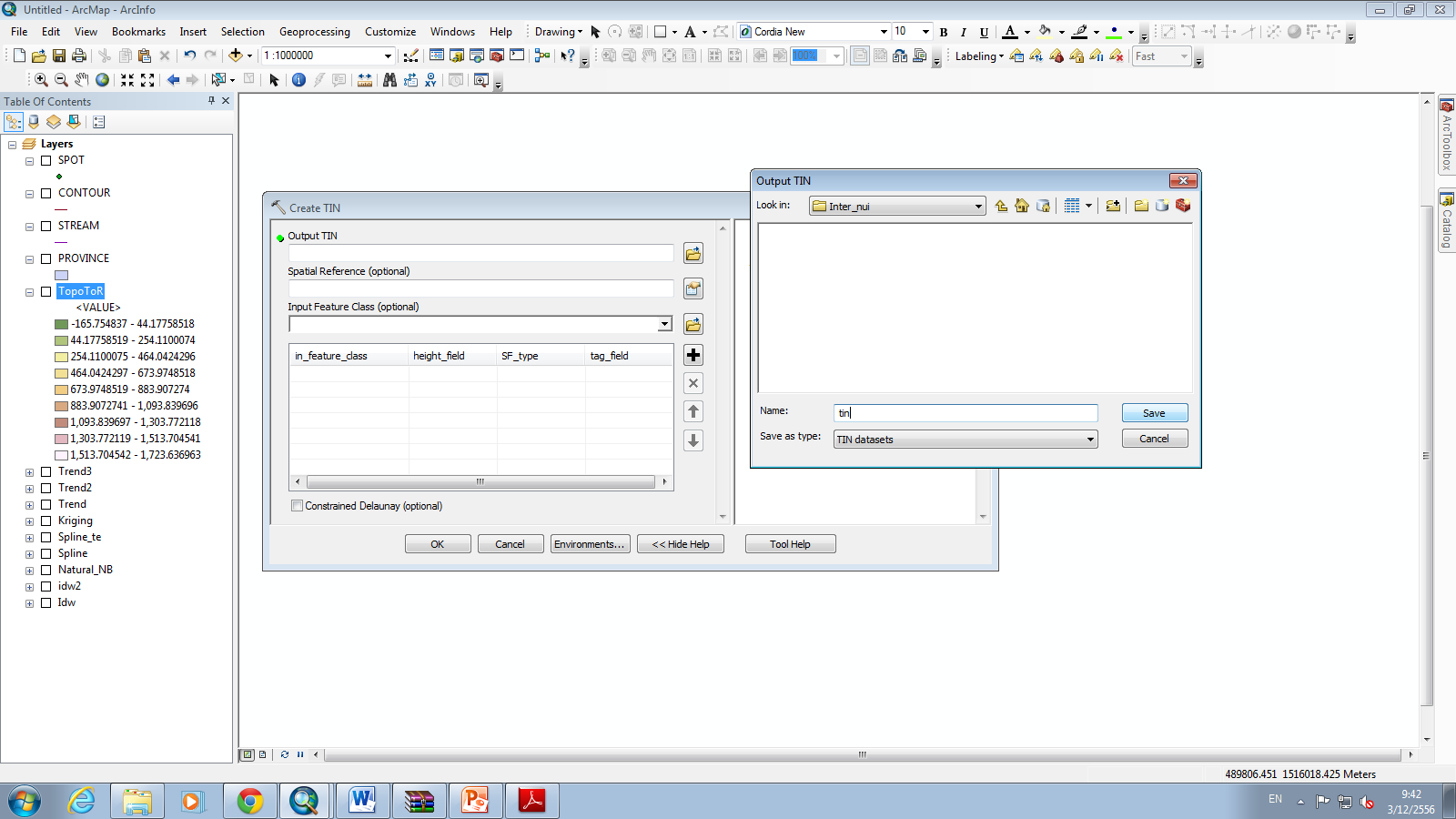

- ในช่อง Output TIN ให้เรากดที่รูปไฟล์ Browse จากนั้นจะปรากฏหน้าต่าง Output TIN ให้เราพิมพ์ชื่อในช่อง Name ว่า tin จากนั้นก็คลิกที่ Save

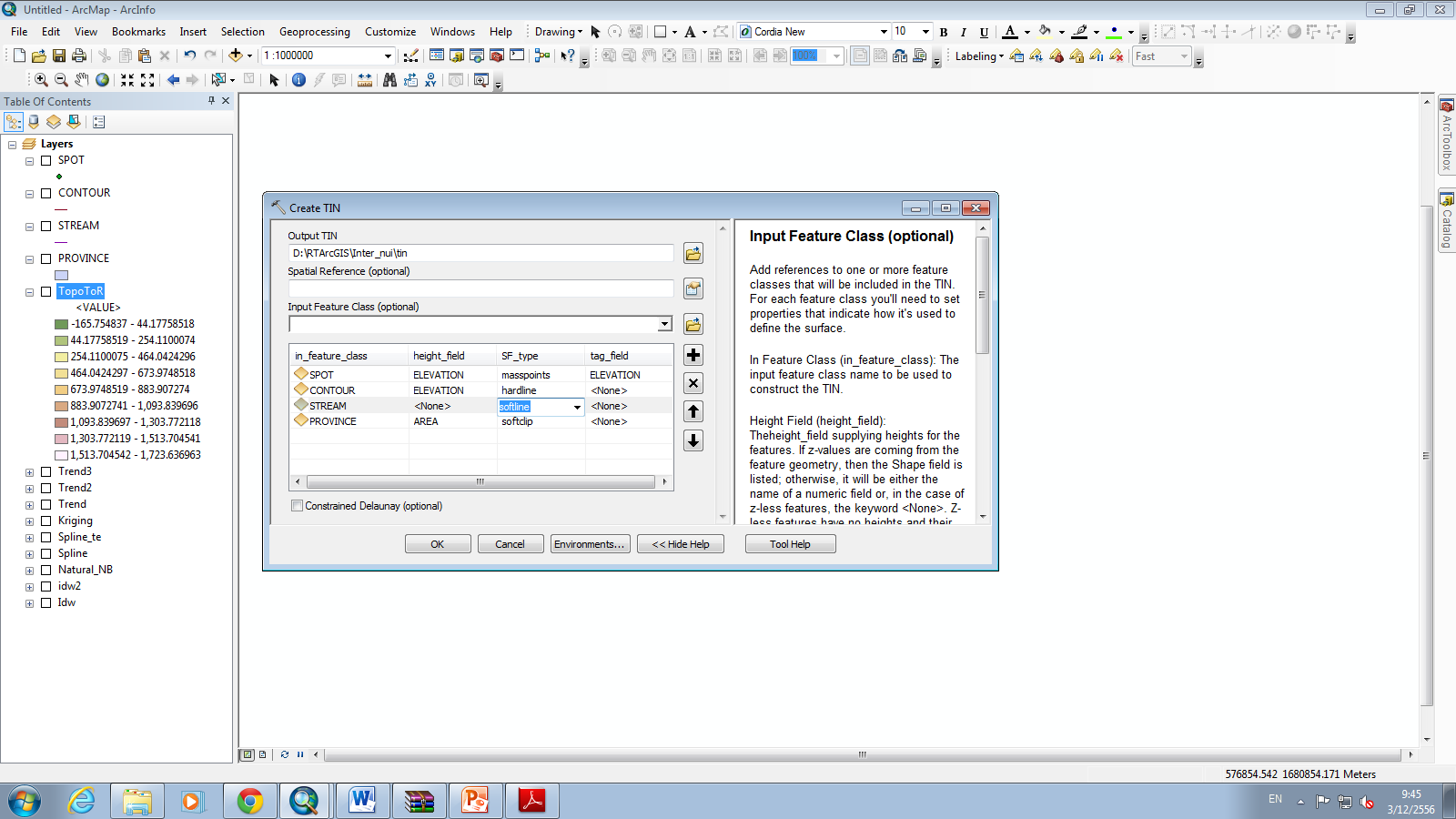

- ในช่อง Input Features Class (optional) เลือก Spot , Contour , Stream , Province

- ช่อง in_feature_dass – Spot ช่อง tag_field เลือก ELEVATION

- ช่อง in_feature_dass – Stream ช่อง height_field เลือก <None>

- ช่อง in_feature_dass – Stream ช่อง SF_type เลือก softline

- ช่อง  in_feature_dass – Province ช่อง height_field เลือก <None>

- ช่อง in_feature_dass – Province ช่อง SF_type เลือก hardline

- จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงของขอบเขตต่างๆ ดังภาพ

- คลิกที่ขวา Tin > Properties…

- จะปรากฏหน้าต่าง Layer Properties ขึ้นมา ให้ติ๊กเครื่องหมายถูกออก ที่ Edge types เพื่อไม่ให้แสดงข้อมูลที่เป็นเส้นสีแดง

- จากนั้นกด OK

- จากนั้นจะปรากฏภาพที่ตัดเป็นพื้นที่ความสูงต่างๆ ดังภาพ
