9.แบบจำลองแรสเตอร์ การวิเคราะห์พื้นที่เหมาะสมสำหรับการสร้างที่ฝังกลบขยะ

แบบจำลองแรสเตอร์ การวิเคราะห์พื้นที่เหมาะสมสำหรับการสร้างที่ฝังกลบขยะ

VDO

การวิเคราะห์พื้นที่เหมาะสมสำหรับการสร้างที่ฝังกลบขยะ

                กำหนดประเด็นปัญหา

                1. ความเหมาะสมในแต่ละระดับมีพื้นที่เท่าใด

                2. ในแต่ละพื้นที่ (อำเภอ) มีความเหมาะสมอยู่ในระดับใดบ้าง

กำหนดปัจจัยหรือตัวแปรที่ใช้วิเคราะห์

                1. ความลาดชัน

                2. ลักษณะชั้นหินฐาน

                3. ระยะห่างจากถนนสายหลัก

                4. ระยะห่างจากชุมชน

 - เปิดไฟล์ข้อมูลที่ชื่อว่า Chon_elv และ Chon_pro ขึ้นมา

 - คลิกขวาที่ Chon_elv >Open Attribute Table จะปรากฏหน้าต่าง Table ขึ้นมา

 - เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools>Interpolation > IDW

 - ในช่อง Input point features เลือก Chon_elv  ช่อง Z เลือก ele  ช่อง Output cell size ใส่ 40

 - ช่อง Output ให้ตั้งชื่อว่า Chon_IDW เสร็จแล้วกด Save

 - คลิกที่ Environment

 - จากนั้นจะปรากฏหน้าต่าง Environment ขึ้นมา ไปที่ Processing Extent เลือก same as layer Chon_pro

 - ไปที่ Raster Analysis ที่ช่อง Mask เลือก Chon_pro เสร็จแล้วกด OK

 - กด OK

 -เมื่อเสร็จเรียบร้อยแล้วจะปรากฏ ดังภาพ

 - เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools > Surface> Slope

 - ในช่อง Input raster เลือก Chon_IDW  ช่อง Output measurement เลือก DEGREE

 - ช่อง Output raster ให้ตั้งชื่อว่า slop_deg เสร็จแล้วกด Save

 - คลิกที่ Environment

 - จากนั้นจะปรากฏหน้าต่าง Environment ขึ้นมา ไปที่ Processing Extent เลือก same as layer Chon_pro

 - ไปที่ Raster Analysis ที่ช่อง Mask เลือก Chon_pro เสร็จแล้วกด OK

 - กด OK

 -เมื่อเสร็จเรียบร้อยแล้วจะปรากฏ ดังภาพ

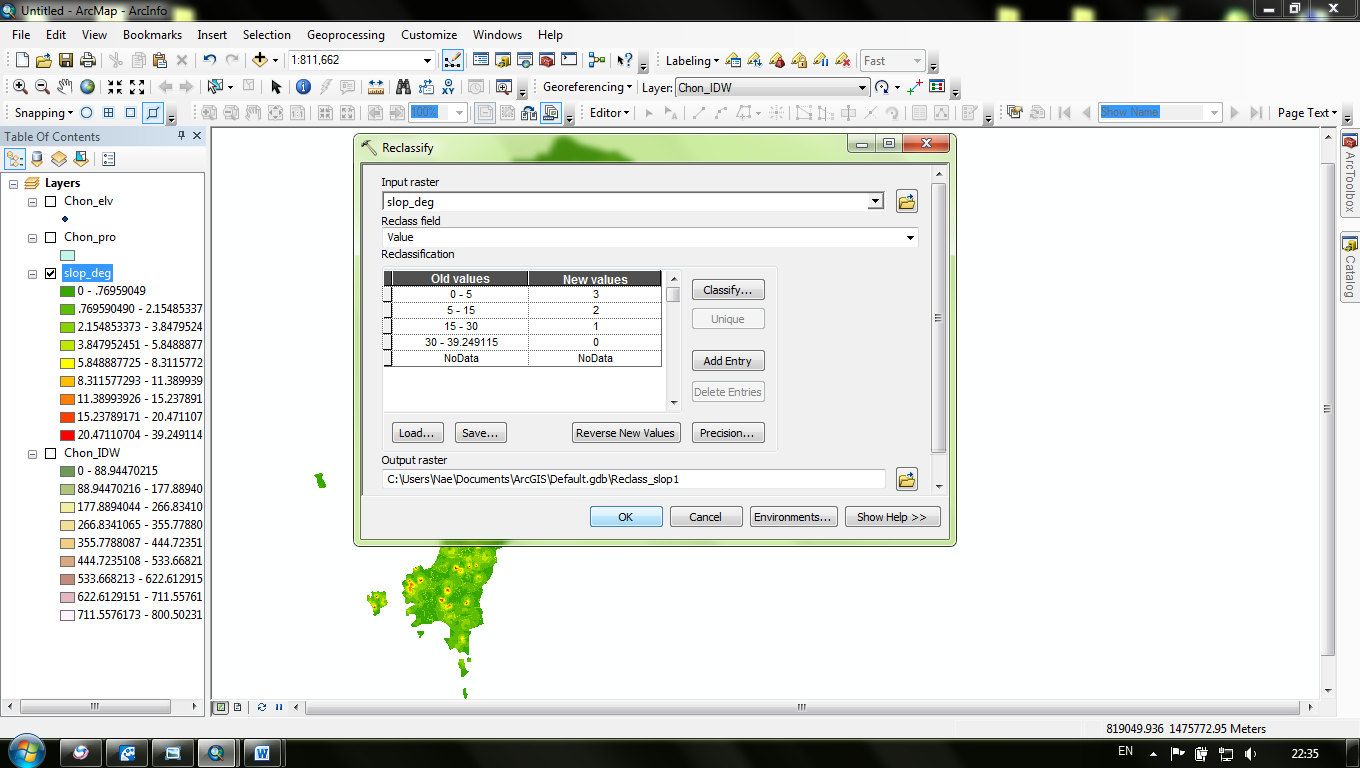

 - เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools > Reclass > Reclassify

 - จะปรากฏหน้าต่าง Reclassify ขึ้นมา ในช่อง Input raster เลือก slop_deg จากนั้นกด Classify…

 - จะปรากฏหน้าต่าง Classification ในช่อง Method ให้เลือกตัวอื่นก่อนที่ไม่ใช่ Manual จากนั้นไปเปลี่ยน Classes ให้เป็น 4 จากนั้นในช่อง Method ให้เลือก Manual

 - ในช่อง Break Values ให้เปลี่ยนตัวเลข 5 15 30 ตามลำดับดังภาพ เสร็จแล้วกด OK

 - ในช่อง New Values ให้เปลี่ยนตัวเลข 3 2 1 0 ตามลำดับดังภาพ

 - ในช่อง Output raster ให้ตั้งชื่อว่า Re_slop เสร็จแล้ว กด Save

 - กด OK

 - เสร็จแล้วจะปรากฏภาพขึ้นมา ดังภาพ

 - เปิดชั้นข้อมูล Chon_geo ขึ้นมา

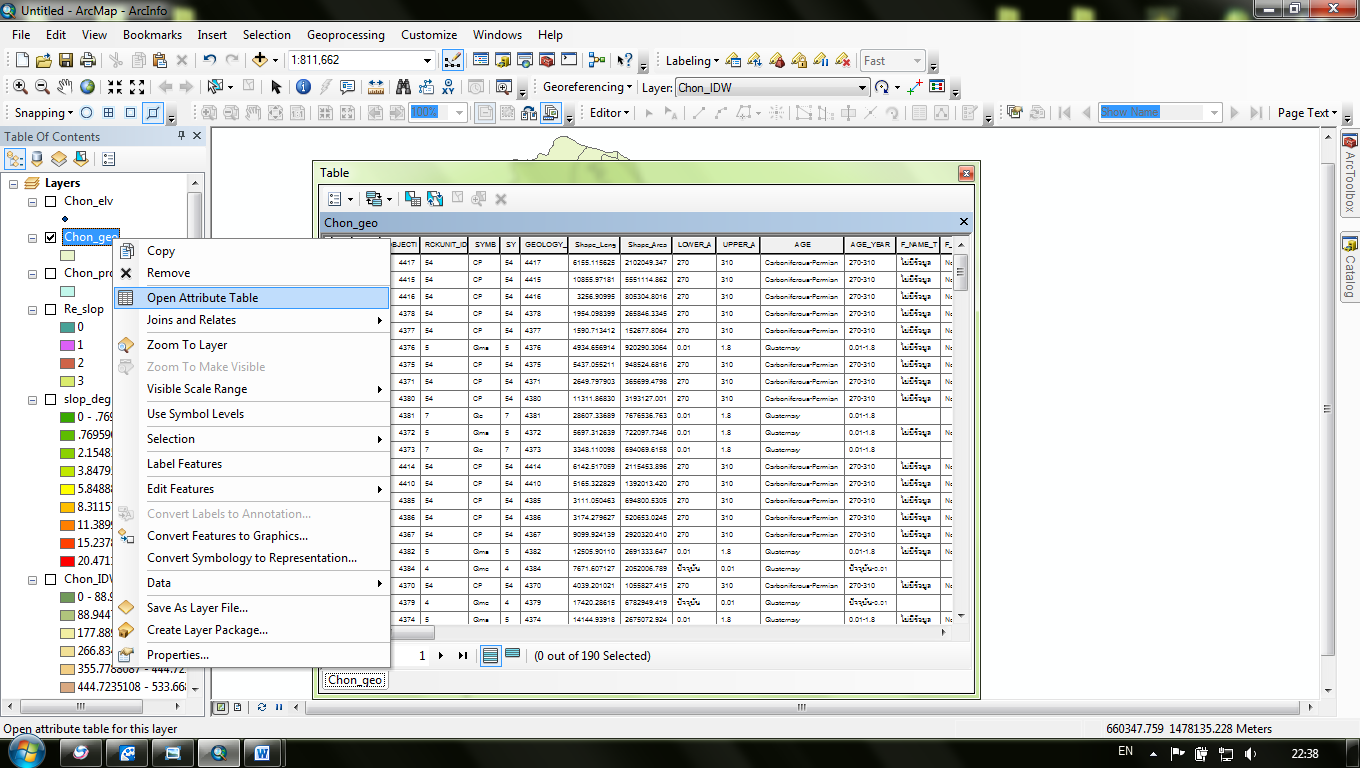

 - คลิกขวาที่ Chon_geo > Open Attribute Table จะปรากฏหน้าต่าง Table ขึ้นมาดังภาพ

 - คลิกขวาที่ Class > Delete Field

 - ไปที่ Table Option > Add Field…

 - จะปรากฏหน้าต่าง Add Field ขึ้นมา ช่อง Name ใส่ Class ช่อง Type เลือก Short Integer

ในช่อง Field Properties > Precision ใส่ 3 เสร็จแล้วกด OK

 - จะปรากฏช่อง Class ขึ้นมาดังภาพ

 - ไปที่ Select By Attributes จะปรากฏหน้าต่าง Select By Attributes ขึ้นมา

 - ขั้นแรกไปคลิกที่ “DESC_T1” จากนั้นคลิกที่เครื่องหมาย = จากนั้นคลิกที่ Get Unique Values

จากนั้นเลือกข้อมูลหินทราย

( "DESC_T1" = 'หินกรวดมน หินฟิลไลต์ หินทรายเนื้อภูเขาไฟกึ่งแปรสภาพ และหินชนวน' OR "DESC_T1" = 'หินทราย หินทรายเนื้อภูเขาไฟ หินปูนเนื้อดิน และหินปูนเนื้อไข่ปลา หินไรโอลิติกทัฟฟ์และแอนดิซิติกทัฟฟ์กึ่งแปลสภาพ หินดินดานเลนซ์ หินปูนหินเชิร์ต' OR "DESC_T1" = 'หินทราย หินปูนเนื้อดิน หินดินดาน และหินเชิร์ต' OR "DESC_T1" = 'หินทรายอาร์ดคส สีขาว มีหินกรวดมนและหินดินดานแทรกสลับ' ) เสร็จแล้วกด Apply

 - เสร็จแล้วจะปรากฏแถบสีฟ้าขึ้นมาในชั้นข้อมูลหินทราย ที่เราได้ทำการเลือกไว้

 - คลิกขวาที่ Class > Field Calculator…

- จากนั้นจะปรากฏหน้าต่าง Field Calculator ขึ้นมา ในช่อง Class = ให้ใส่ 1 เสร็จแล้วกด OK

- ในช่อง Class จะปรากฏตัวเลข 1 ขึ้นมาดังภาพ

 - ไปที่ Select By Attributes จะปรากฏหน้าต่าง Select By Attributes ขึ้นมา จากนั้นลบข้อมูลที่อยู่ใน SELECT ออก

- ขั้นตอนต่อไปคลิกที่ “DESC_T1” จากนั้นคลิกที่เครื่องหมาย = จากนั้นคลิกที่ Get Unique Values จากนั้นเลือกข้อมูลตะกอน

( "DESC_T1" = 'ตะกอนชายฝั่งทะเลโดยอิทธิพล น้ำขึ้น-ลง โคลน ตม ทรายละเอียด ป่าชายเลน พรุ พื้นที่ชื้นแฉะ ชวากทะเล' OR "DESC_T1" = 'ตะกอนชายฝั่งทะเลโดยอิทธิพลคลื่น ทรายหาด สันดอนทราย เนินทราย' OR "DESC_T1" = 'ตะกอนที่ราบสะสมตัวโดยทางน้ำ ตะกอนกรวด ทราย ทรายแป้ง ดิน สะสมตามร่องน้ำ และที่ราบน้ำท่วมถึง' OR "DESC_T1" = 'ตะกอนสะสมตัวตามเชิงเขา ตะกอนผุพังอยู่กับที่ เศษหิน ทราย ดิน ชั้นศิลาแลง' OR "DESC_T1" = 'ตะกอนเนินตะพัก ชั้นกรวด ทราย ทรายแป้ง ดิน และหินลูกรัง' )

 - เสร็จแล้วจะปรากฏแถบสีฟ้าขึ้นมาในชั้นข้อมูลตะกอน ที่เราได้ทำการเลือกไว้

 - คลิกขวาที่ Class > Field Calculator…

 - จากนั้นจะปรากฏหน้าต่าง Field Calculator ขึ้นมา ในช่อง Class = ให้ใส่ 2 เสร็จแล้วกด OK

 - ในช่อง Class จะปรากฏตัวเลข 2 ขึ้นมาดังภาพ

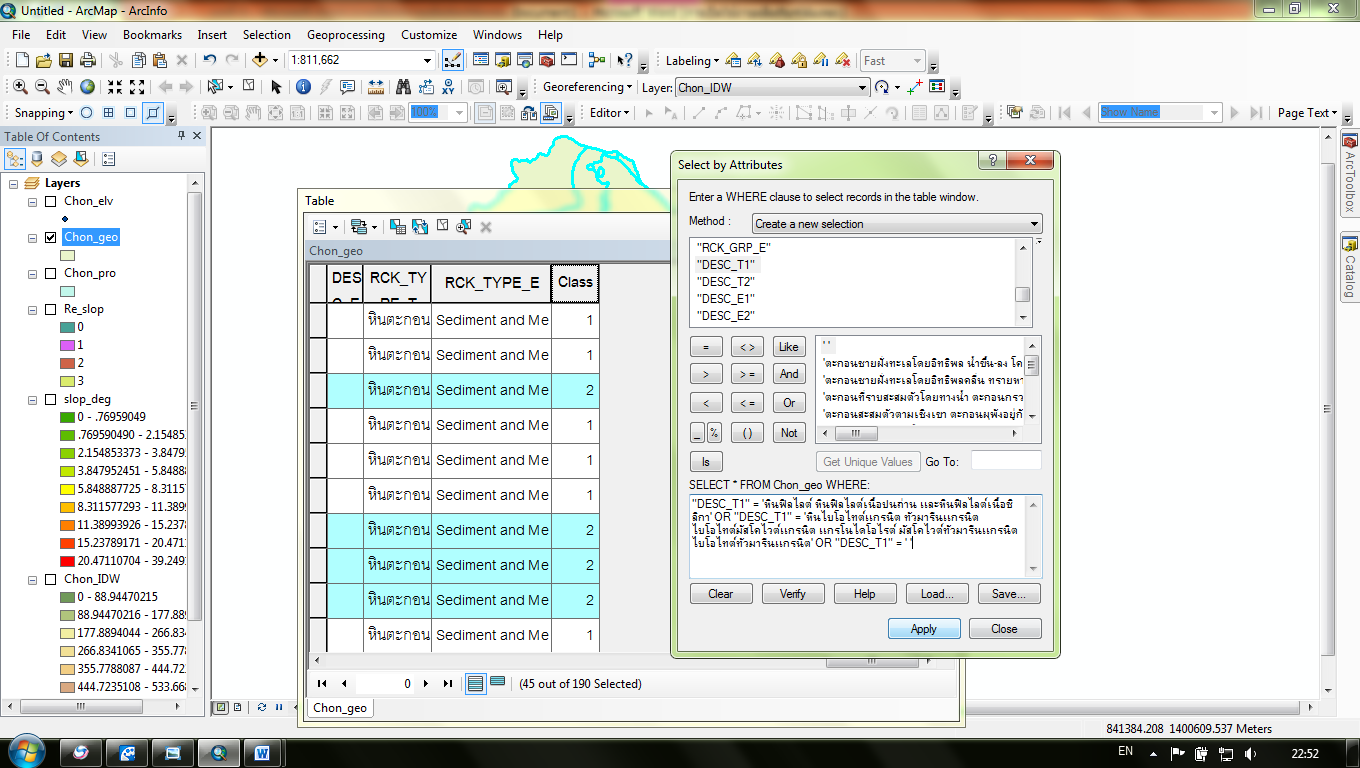

 - ไปที่ Select By Attributes จะปรากฏหน้าต่าง Select By Attributes ขึ้นมา จากนั้นลบข้อมูลที่อยู่ใน SELECT ออก

- ขั้นตอนต่อไปคลิกที่ “DESC_T1” จากนั้นคลิกที่เครื่องหมาย = จากนั้นคลิกที่ Get Unique Values จากนั้นเลือกข้อมูลหินอื่นๆ

( "DESC_T1" = 'หินฟิลไลต์ หินฟิลไลต์เนื้อปนถ่าน และหินฟิลไลต์เนื้อซิลิกา' OR "DESC_T1" = 'หินไบโอไทต์แกรนิต ทัวมารีนแกรนิต ไบโอไทต์มัสโคไวต์แกรนิต แกรโนไดโอไรต์ มัสโคไวต์ทัวมารีนแกรนิต ไบโอไทต์ทัวมารีนแกรนิต' OR "DESC_T1" = ' ' )

 - เสร็จแล้วจะปรากฏแถบสีฟ้าขึ้นมาในชั้นข้อมูลหินอื่นๆ ที่เราได้ทำการเลือกไว้

 - คลิกขวาที่ Class > Field Calculator…

 - จากนั้นจะปรากฏหน้าต่าง Field Calculator ขึ้นมา ในช่อง Class = ให้ใส่ 3 เสร็จแล้วกด OK

 - ในช่อง Class จะปรากฏตัวเลข 3 ขึ้นมาดังภาพ

 - ทำการ Clear Selection

 - ไปที่เครื่องมือ ArcToolbox > Conversion Tool > To Raster > Polygon to Raster

 - จะปรากฏหน้าต่าง Polygon to Raster ขึ้นมา ในช่อง Input Feature เลือก Chon_geo ช่อง Value field เลือก Class ช่อง Priorty เลือก NONE ช่อง Cellsize ใส่ 40

 - ในช่อง Output Raster Dataset ให้ตั้งชื่อว่า Re_Geo เสร็จแล้วกด Save

 - กด OK

 - เมื่อเสร็จแล้วจะปรากฏดังภาพ

 - เปิดชั้นข้อมูล Chon_tran ขึ้นมา

 - เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Distance > Euclidean Distance

 - จะปรากฏหน้าต่าง Euclidean Distance ขึ้นมา  ในช่อง Input raster or feature source data ให้เลือก Chon_tran ช่อง Output cell size ใส่ 40

 - ในช่อง Output distance raster ตั้งชื่อว่า Eu_DIS เสร็จแล้ว Save

 - คลิกที่ Environment

 - จากนั้นจะปรากฏหน้าต่าง Environment ขึ้นมา ไปที่ Processing Extent เลือก same as layer Chon_pro

 - ไปที่ Raster Analysis ที่ช่อง Mask เลือก Chon_pro เสร็จแล้วกด OK

 - กด OK

 -เมื่อเสร็จเรียบร้อยแล้วจะปรากฏ ดังภาพ

 - เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools > Reclass > Reclassify

 - จะปรากฏหน้าต่าง Reclassify ขึ้นมา ในช่อง Input raster เลือก Eu_DIS จากนั้นกด Classify…

- จะปรากฏหน้าต่าง Classification ในช่อง Method ให้เลือกตัวอื่นก่อนที่ไม่ใช่ Manual จากนั้นไปเปลี่ยน Classes ให้

เป็น 4 จากนั้นในช่อง Method ให้เลือก Manual

- ในช่อง Break Values ให้เปลี่ยนตัวเลข 1000 2000 3000 ตามลำดับดังภาพ เสร็จแล้วกด OK

- ในช่อง Output raster ให้ตั้งชื่อว่า Re_Dis เสร็จแล้ว กด Save

- ในช่อง New Values ให้เปลี่ยนตัวเลข 0 1 2 3 ตามลำดับดังภาพ เสร็จแล้วกด OK

 - เสร็จแล้วจะปรากฏภาพขึ้นมา ดังภาพ

 - เปิดชั้นข้อมูล Chon_vill ขึ้นมา

 - เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Distance > Euclidean Distance

 - จะปรากฏหน้าต่าง Euclidean Distance ขึ้นมา ในช่อง Input raster or feature source data ให้เลือก

Chon_vill ช่อง Output cell size ใส่ 40

 - ในช่อง Output distance raster ตั้งชื่อว่า Eu_vill เสร็จแล้ว Save

 - คลิกที่ Environment

 - จากนั้นจะปรากฏหน้าต่าง Environment ขึ้นมา ไปที่ Processing Extent เลือก same as layer Chon_pro

 - ไปที่ Raster Analysis ที่ช่อง Mask เลือก Chon_pro เสร็จแล้วกด OK

 - กด OK

 -เมื่อเสร็จเรียบร้อยแล้วจะปรากฏ ดังภาพ

 - เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools > Reclass > Reclassify

 - จะปรากฏหน้าต่าง Reclassify ขึ้นมา ในช่อง Input raster เลือก Eu_vill จากนั้นกด Classify…

 - จะปรากฏหน้าต่าง Classification ในช่อง Method ให้เลือกตัวอื่นก่อนที่ไม่ใช่ Manual จากนั้นไปเปลี่ยน Classes ให้

เป็น 4 จากนั้นในช่อง Method ให้เลือก Manual

 - ในช่อง Break Values ให้เปลี่ยนตัวเลข 1000 2000 3000  ตามลำดับ ดังภาพ เสร็จแล้วกด OK

 - ในช่อง New Values ให้เปลี่ยนตัวเลข 0 1 2 3 ตามลำดับดังภาพ

 - ในช่อง Output raster ให้ตั้งชื่อว่า Re_vill เสร็จแล้ว กด Save

 - กด OK

 - เสร็จแล้วจะปรากฏภาพขึ้นมา ดังภาพ

 - ทำการติ๊กเฉพาะหน้าคำว่า  Re_slop ,Re_Geo ,Re_Dis, Re_vill ตามลำดับ จากนั้น เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Map Algebra > Raster Calculator

 - จะปรากฏหน้าต่าง Raster Calculator ขึ้นมา ให้ใส่ค่าตามนี้

 (3 * "Re_slop") + (2 * "Re_Geo") + (3 * "Re_Dis") + (4 * "Re_vill")

 - ในช่อง Output raster ให้ตั้งชื่อว่า sum เสร็จแล้ว กด Save

 - กด OK

 - เสร็จแล้วจะปรากฏขึ้นมาดังภาพ

 - เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools > Reclass > Reclassify

 - จะปรากฏหน้าต่าง Reclassify ขึ้นมา ในช่อง Input raster เลือก sum จากนั้นกด Classify…

 - จะปรากฏหน้าต่าง Classification ในช่อง Method ให้เลือกตัวอื่นก่อนที่ไม่ใช่ Manual จากนั้นไปเปลี่ยน Classes ให้

เป็น 3 จากนั้นในช่อง Method ให้เลือก Manual

 - ในช่อง Break Values ให้เปลี่ยนตัวเลข 15.1  27.45  ตามลำดับดังภาพ เสร็จแล้วกด OK

 - ในช่อง Output raster ให้ตั้งชื่อว่า Final เสร็จแล้ว กด Save

 - ในช่อง New Values ให้เปลี่ยนตัวเลข 1 2 3 ตามลำดับดังภาพ เสร็จแล้ว กด OK

 - เสร็จแล้วจะปรากฏภาพขึ้นมา ดังภาพ

 - เปิดชั้นข้อมูล Chon_amp ขึ้นมา

 - คลิกขวาที่ชั้นข้อมูล Chon_amp > Properties…

 -จะปรากฏหน้าต่าง Layer Properties ขึ้นมา ไปที่  Labels ช่อง Text String>Label Field เลือก DISRICT_T จากนั้นทำการเปลี่ยนขนาด Font สี ได้ตามต้องการเสร็จแล้วกด OK

 - คลิกขวาที่ชั้นข้อมูล Chon_amp > Label Features

 - จะปรากฏชื่อ อำเภอแต่ละพื้นที่ขึ้นมา

 - ดับเบิ้ลที่ ช่อง Polygon ใต้คำว่า Chon_amp จะปรากฏหน้าต่าง Symbol Selector > Hollow > OK

- ติ๊กที่ Chon_amp และ Final จะปรากฏขึ้นมาดังภาพ
