7.การวิเคราะห์แบบจำลองทางอุทกศาสตร์ Hydrological model analysis

การวิเคราะห์แบบจำลองทางอุทกศาสตร์ Hydrological model analysis
VDO



 - สร้าง Folder ขึ้นมาโดยการคลิกขวาที่  Folder ที่เราต้องการจะ Save ข้อมูลต่างๆจากนั้นไปที่ NEW > Folder ดังภาพ
 - จากนั้นทำการตั้งชื่อ Folder ว่า Hydro_ตามด้วยชื่อ
 - เลือกไฟล์ที่ชื่อว่า idw2 ดังภาพขึ้นมา


Fill

 - ไปที่ ArcToolbox > Spatial Analyst Tool > Hydrology > Fill
 - จะปรากฏหน้าต่าง Fill ขึ้นมา ในช่อง Input surface raster ให้เลือก Idw2

 - ในช่อง Output surface raster ให้คลิกที่รูปแฟ้มสีเหลือง จากนั้นจะปรากฏหน้าต่าง Output surface raster ขึ้นมา ทำการตั้งชื่อในช่อง Name  ให้ตั้งชื่อว่า Fill_idw จากนั้นกด Save

 - เสร็จแล้วกด OK

 - เมื่อเสร็จแล้วจะปรากฏดังภาพ



ทิศทางการไหลของน้ำ Flow Direction

 - ไปที่ ArcToolbox > Spatial Analyst Tool > Hydrology > Flow Direction
 - จะปรากฏหน้าต่าง Flow Direction ขึ้นมา ในช่อง Input surface raster ให้เลือก Fill_idw

 - ในช่อง Output surface raster ให้คลิกที่รูปแฟ้มสีเหลือง จากนั้นจะปรากฏหน้าต่าง Output surface raster ขึ้นมา
ทำการตั้งชื่อในช่อง Name  ให้ตั้งชื่อว่า FlowDir_Fill จากนั้นกด Save

 - เสร็จแล้วกด OK

 - เมื่อเสร็จแล้วจะปรากฏดังภาพ



การไหลสะสม Flow Accumulation

 - ไปที่ ArcToolbox > Spatial Analyst Tool > Hydrology > Flow Accumulation
 - จะปรากฏหน้าต่าง Flow Accumulation  ขึ้นมา ในช่อง Input flow direction raster ให้เลือก FlowDir_Fill

 - ในช่อง Output accumulation raster ให้คลิกที่รูปแฟ้มสีเหลือง จากนั้นจะปรากฏหน้าต่าง Output accumulation raster ขึ้นมา  ทำการตั้งชื่อในช่อง Name  ให้ตั้งชื่อว่า FlowAcc_Flow จากนั้นกด Save

 - ในช่อง Output data type (optional) เลือก INTEGER

 - เสร็จแล้วกด OK

 - เมื่อเสร็จแล้วจะปรากฏดังภาพ เมื่อ Zoom เข้าไปจะเห็นลำน้ำ เส้นทางน้ำไหล สามารถบอกความสูงต่ำของพื้นที่ได้



ลำดับของลำน้ำ Stream Order
STRAHLER

 - ไปที่ ArcToolbox > Spatial Analyst Tool > Hydrology > Stream Order
 - จะปรากฏหน้าต่าง Stream Order  ขึ้นมา ในช่อง Input stream raster ให้เลือก FlowAcc_Flow

 - ในช่อง Input flow direction raster เลือก FlowDir_Fill

 - ในช่อง Method of stream ordering (optional)เลือก STRAHLER

 - ในช่อง Output raster ให้คลิกที่รูปแฟ้มสีเหลือง จากนั้นจะปรากฏหน้าต่าง Output raster ขึ้นมา  ทำการตั้งชื่อในช่อง Name  ให้ตั้งชื่อว่า STRAHLER จากนั้นกด Save

 - เสร็จแล้วกด OK

 - เสร็จแล้ว จะแสดงบริเวณที่เป็นเส้นสูงจะเป็นลำน้ำสายหลัก ดังภาพ



SHREVE

 - เปิดเครื่องมือ Stream Order อีกครั้ง
- จะปรากฏหน้าต่าง Stream Order  ขึ้นมา ในช่อง Input stream raster ให้เลือก FlowAcc_Flow
- ในช่อง Input flow direction raster เลือก FlowDir_Fill
- ในช่อง Method of stream ordering (optional)เลือก SHREVE

 - ในช่อง Output raster ให้คลิกที่รูปแฟ้มสีเหลือง จากนั้นจะปรากฏหน้าต่าง Output raster ขึ้นมา  ทำการตั้งชื่อใน
ช่อง Name  ให้ตั้งชื่อว่า SHREVE จากนั้นกด Save

 - เสร็จแล้วกด OK

 - เสร็จแล้วจะปรากฏดังภาพ



Stream to Feature

 - ไปที่ ArcToolbox > Spatial Analyst Tool > Hydrology > Stream To Feature
 - จะปรากฏหน้าต่าง Stream To Feature ขึ้นมา ในช่อง Input stream raster ให้เลือก STRAHLER

 - ในช่อง Input flow direction raster เลือก FlowDir_Fill

 - ในช่อง Output polyline features ให้คลิกที่รูปแฟ้มสีเหลือง จากนั้นจะปรากฏหน้าต่าง Output polyline features ขึ้นมา  ทำการตั้งชื่อในช่อง Name  ให้ตั้งชื่อว่า StreamT_Feature จากนั้นกด Save

 - เสร็จแล้วกด OK

 - เสร็จแล้วจะปรากฏดังภาพ

 - เมื่อ Zoom เข้าไปจะเห็นเป็นเส้นๆ
 - คลิกขวา Open Attribute Table

 - จะปรากฏหน้าต่าง Table ขึ้นมา
 - คลิกที่ Select By Attributes

 - จะปรากฏหน้าต่าง Select By Attributes

 - คลิกที่ “GRID_CODE” จากนั้นกด เครื่องหมาย >= แล้วกด 5 กด Apply

 - เสร็จแล้ว ในช่อง GRID_CODE จะปรากฏเฉพาะค่าที่มากกว่า 5 หรือเท่ากับ
 - คลิกขวาที่ StreamT_Feature> Data > Export Data…

 - จากนั้นจะปรากฏหน้าต่าง Export Data ขึ้นมา ในช่อง Output feature class ให้คลิกที่รูปแฟ้มสีเหลือง จะปรากฏหน้าต่าง Saving Data ในช่อง Name ให้ตั้งเป็น Stream เสร็จแล้วกด Save

 - กด OK

 - กด Yes

 - เสร็จแล้วจะปรากฏดังภาพแสดงถึงลุ่มน้ำต่างๆ



ลุ่มน้ำ Basin

 - ไปที่ ArcToolbox > Spatial Analyst Tool > Hydrology > Basin

 - จากนั้นจะปรากฏหน้าต่าง Basin ในช่อง Input flow direction raster เลือก FlowDir_fill

 - ในช่อง Output raster ให้คลิกที่รูปแฟ้มสีเหลือง จากนั้นจะปรากฏหน้าต่าง Output raster ขึ้นมา  ทำการตั้งชื่อในช่อง Name  ให้ตั้งชื่อว่า Basin_FlowDi จากนั้นกด Save

 - กด OK

 - เสร็จแล้วจะปรากฏดังภาพ




พื้นที่รับน้ำ Watershed
 - ติ๊กเครื่องหมายถูกเฉพาะ Stream และ FlowAcc_Flow ขึ้นมา
 - ทำการ Zoom บริเวณที่ต้องการ
 - ไปที่ Identify จากนั้นไปคลิกที่บริเวณที่ต้องการ จะปรากฏหน้าต่าง Identify จะปรากฏค่าที่มวลน้ำไหลไปสะสม

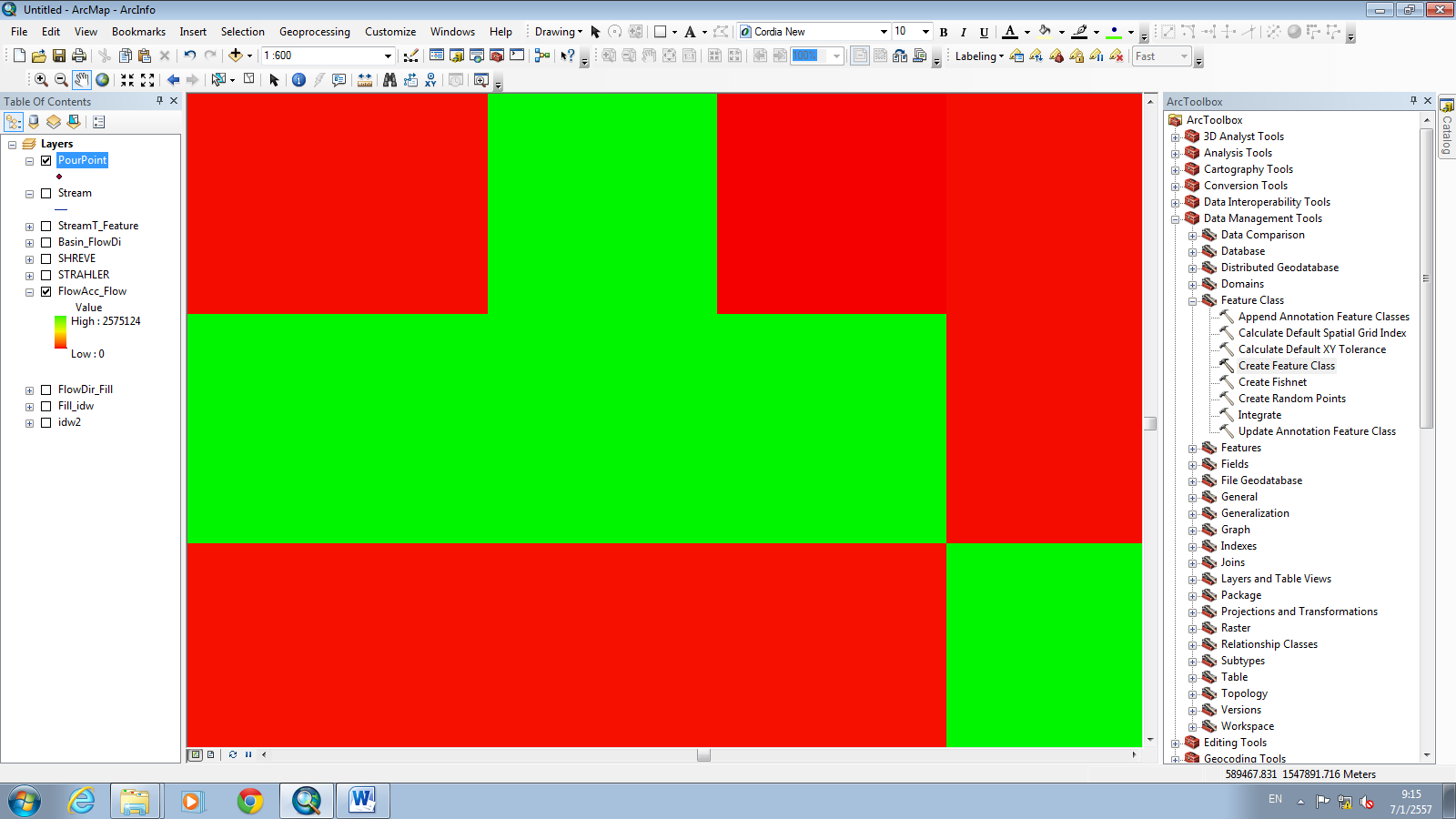

 - ทำการ Zoom เข้าไปให้ใกล้จากจุดที่เราต้องการทำดังภาพ
 - ไปที่ ArcToolBox > Data Management Tools > Feature Class > Create Feature Class

 - จะปรากฏหน้าต่าง Create Feature Class ขึ้นมา ในช่อง Feature Class Location ให้ไปคลิกที่รูปแฟ้มสีเหลือง ดังภาพ
 - จากนั้นจะปรากฏหน้าต่าง Feature Class Location ขึ้นมาทำการคลิกเพียงหนึ่งครั้งที่ Folder ที่เราได้สร้างไว้
จากนั้นกด Add

 - ในช่อง Feature Class Name ให้พิมพ์ว่า PourPoint

 - ในช่อง Geometry Type (optional) ให้เลือก POINT เสร็จแล้ว กด OK

 - จะปรากฏไฟล์ที่ชื่อว่า PourPoint ในหน้าต่าง Table Of Contents ดังภาพ
 - ไปที่ Editor > Start Editing

 - จะปรากฏหน้าต่าง Start Editing ขั้นมา เลือก PourPoint กด OK

 - กด Continue

 - จะปรากฏแถบ Create Feature ขึ้นมาทางด้านขวามือ

 - คลิกที่ Point ดังภาพ จากนั้นให้เรากำหนดจุดที่เราต้องการขึ้นมาหนึ่งจุด
 - ไปที่ Editor > Save Edits

 - จากนั้นไปที่ Editor > Stop Editing

 - เสร็จแล้วจะปรากฏจุดขึ้นหนึ่งจุดดังภาพ



Snap PourPoint
 - ไปที่ ArcToolbox > Spatial Analyst Tool > Hydrology > Snap PourPoint
 - จะปรากฏหน้าต่าง Snap PourPoint ขึ้นมา ในช่อง Input raster or feature pour point data ให้เลือก PourPoint

 - ในช่อง Input accumulation raster ให้เลือก FlowAcc_Flow

 - ในช่อง Output raster ให้คลิกที่รูปแฟ้มสีเหลืองดังภาพ
 - จากนั้นจะปรากฏหน้าต่าง Output raster ในช่อง Name ให้ชื่อเป็น SnapPou_Point จากนั้นกด Save

 - เสร็จแล้วกด OK

 - จะปรากฏดังภาพ
 - นี่คือบริเวณที่เราทำการ Snap Pour Point ไว้



Watershed
 - ไปที่ ArcToolBox > Spatial Analyst Tools> Hydrology > Watershed

 - จะปรากฏหน้าต่าง Watershed ขึ้นมา ในช่อง Input flow direction raster ให้เลือก FlowDri_Fill
 - ในช่อง Input raster or feature pour point data ให้เลือก SnapPou_Point

 - ในช่อง Output raster ให้คลิกที่รูปแฟ้มสีเหลืองดังภาพ
 - จากนั้นจะปรากฏหน้าต่าง Output raster ในช่อง Name ให้ชื่อเป็น Watershed จากนั้นกด Save

 - เสร็จแล้วกด OK

 - เสร็จแล้วจะปรากฏดังภาพ



ทำการแปลงข้อมูล GRID เป็นข้อมูล Polygon

 - ไปที่ ArcToolbox > conversion Tools > From Raster > Raster To Polygon

 - จากนั้นจะปรากฏหน้าต่าง Raster to Polygon ในช่อง Input raster ให้เลือก Watershed

 - ในช่อง Output polygon features ให้คลิดที่รูปแฟ้มสีเหลือง จากนั้นจะปรากฏหน้าต่าง Output polygon features ขึ้นมา ในช่อง Name ให้ตั้งเป็น RasterT_Watersh จากนั้นกด Save

 - เสร็จแล้วกด OK

 - เสร็จแล้วจะปรากฏดังภาพ

- ให้ติ๊กเครื่องหมายถูกที่หน้าคำว่า RasterT_Watersh และ Basin_FlowDi ดังภาพ
